Генератор сигналов Г4-220
Для настройки и испытаний радиоаппаратуры

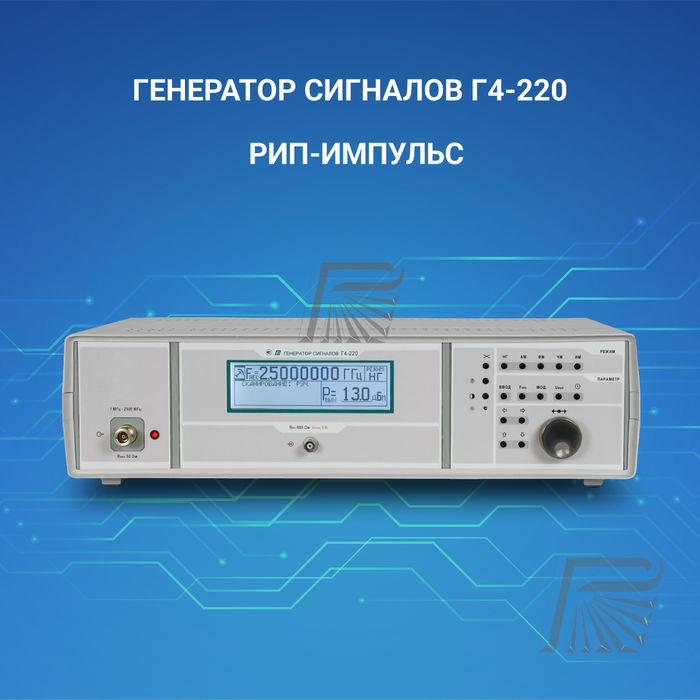

Г4-220 — настольный цифровой генератор высокочастотных сигналов. Он помогает специалистам настраивать, ремонтировать и проверять радиоэлектронную аппаратуру. Кроме того, прибор подходит для поверки оборудования и испытаний радиотехнических узлов. Его можно использовать как источник тестового сигнала или встроенный гетеродин. Поэтому генератор востребован в лабораториях, сервисных центрах и на производстве. Он также подходит для автоматизированных радиоизмерительных систем, где важны управляемые параметры сигнала.
Частотный диапазон и цифровой синтез
Генератор формирует несущую частоту от 10 МГц до 2,5 ГГц. Пользователь выбирает шаг установки от 0,01 Гц до 100 Гц. При этом основная погрешность установки частоты не превышает 5 × 10⁻⁶. Устройство использует прямой цифровой синтез частоты DDS. Такой метод обеспечивает точное управление частотой, амплитудой и фазой сигнала. Кроме того, прибор подходит для задач, где требуется повторять заданные параметры. Это упрощает проверку аппаратуры и сопоставление результатов разных испытаний.
Пять режимов работы и модуляция
Г4-220 предлагает пять режимов: немодулированные колебания, АМ, ЧМ, ФМ и ИМ. Модуляцию можно задавать внутренним или внешним сигналом. Поэтому прибор помогает проверять реакцию оборудования на разные виды воздействия. В режимах АМ и ФМ внутренний генератор создаёт синусоидальный или прямоугольный сигнал. Для ЧМ доступны также треугольная и линейно-импульсная формы. Диапазон внутренней модулирующей частоты составляет от 0,1 Гц до 100 кГц. Таким образом, генератор подходит для широкого круга измерительных и настроечных задач.
Регулировка выходного уровня
Выход генератора рассчитан на нагрузку 50 Ом. Максимальный уровень сигнала составляет не менее 20 мВт. При этом глубина регулировки выходного уровня достигает 100 дБ. Погрешность регулировки не превышает 1 дБ при изменении уровня на 60 дБ. При регулировке до 100 дБ погрешность не превышает 2,5 дБ. Благодаря широкому диапазону настройки прибор можно применять при проверке чувствительных входов. Кроме того, точная регулировка помогает оценивать работу радиотрактов при разных уровнях сигнала.
Управление и подключение к системе
Генератор можно использовать отдельно или подключить к автоматизированному комплексу. Для управления предусмотрен встроенный интерфейс RS-232. С его помощью специалист может включать прибор в измерительный стенд. Затем настройки и команды можно выполнять программно, без постоянного ручного переключения. Это особенно удобно при повторяющихся испытаниях и серийном контроле аппаратуры. Кроме того, подключение к системе облегчает сбор результатов измерений. Перед началом работы стоит проверить совместимость интерфейсов и параметры связи с управляющим оборудованием.
Условия эксплуатации и характеристики корпуса
Г4-220 рассчитан на работу при температуре окружающего воздуха от +5 до +40 °C. Допустимая относительная влажность достигает 90% при температуре +30 °C. Прибор питается от сети 220 В с частотой 50 Гц. Допустимые отклонения напряжения составляют ±22 В, частоты — ±2 Гц. Габариты корпуса равны 474 × 131 × 260 мм, масса — не более 8 кг. Перед покупкой уточните комплектацию, гарантию, поверку и наличие конкретного экземпляра. Цена предоставляется по запросу.
