Источник постоянного напряжения Б5-88
Назначение и возможности
Б5-88 — регулируемый источник питания постоянного тока для профессиональных задач. Он питает радиоэлектронную аппаратуру при разработке, испытаниях, ремонте и производстве. Кроме того, прибор подходит для лабораторных исследований и измерительных комплексов. Пользователь задаёт выходное напряжение и ограничение тока с передней панели. Затем источник поддерживает выбранный режим при подключённой нагрузке. Благодаря широкому диапазону настроек один Б5-88 заменяет несколько источников с фиксированными характеристиками.
Диапазоны напряжения, тока и мощности
Источник формирует выходное напряжение от 1 до 60 В. Диапазон выходного тока составляет от 0,01 до 30 А. При этом максимальная выходная мощность достигает 450 Вт. Напряжение и ток можно комбинировать в пределах этого ограничения. Поэтому максимальный ток зависит от установленного напряжения и доступной мощности. Такой принцип помогает гибко подбирать режим для разных нагрузок. Перед подключением проверьте расчётную мощность и допустимые параметры испытываемого устройства.
Точная настройка и контроль показаний
Б5-88 устанавливает напряжение с шагом 10 мВ, а ток — с шагом 10 мА. Прибор измеряет выходные параметры и показывает их цифровым индикатором. Кроме того, можно отслеживать фактические значения непосредственно во время работы. Нестабильность напряжения и тока нормируется отдельно для изменений сети и нагрузки. Такая настройка помогает точнее задавать режим питания оборудования. Поэтому источник подходит для задач, где важны воспроизводимые параметры. Полные пределы погрешности указаны в технической документации прибора.
Защита и управление тепловым режимом
Источник питания оснащён защитой от перегрузки. Также система регулирует работу вентиляции в зависимости от тепловой нагрузки. Тепловая защита срабатывает при температуре около 80 °C. Благодаря этому прибор учитывает изменение условий при продолжительной работе. Корректор коэффициента мощности помогает снизить влияние источника на питающую сеть. Кроме того, КПД составляет около 80%. Эти решения важны при регулярных испытаниях и эксплуатации в лабораторной среде. Соблюдайте требования руководства к охлаждению и допустимым условиям работы.
Программирование и дистанционное управление
Б5-88 поддерживает ручное управление и дистанционную настройку. Для связи доступны интерфейсы RS-232, USB или GPIB — набор зависит от исполнения. Поэтому источник можно подключить к компьютеру или автоматизированному измерительному комплексу. Программируемый профиль задаёт изменение напряжения или тока во времени. Пользователь также выбирает число повторений заданной последовательности. Это удобно при испытаниях, зарядке аккумуляторов и гальванических процессах. Дополнительно несколько источников можно объединять параллельно, если схема и режимы это допускают.
Конструкция и выбор исполнения
Корпус Б5-88 имеет габариты около 337 × 257 × 125 мм. Масса прибора составляет примерно 4,75 кг. Компактное исполнение удобно для размещения на лабораторном столе или стенде. Некоторые версии предлагают дополнительные интерфейсы или реверс тока. Поэтому перед заказом уточните нужную модификацию, комплектность и доступные опции. Также проверьте актуальные сведения о поверке, гарантии и сроках поставки. Так вы подберёте источник питания Б5-88 под конкретную задачу без лишних функций.
Универсальная замена источников питания
Б5-88 — лабораторный источник постоянного напряжения и тока производства ООО «РИП-Импульс», Краснодар. Он предназначен для электропитания радиоэлектронной аппаратуры при исследованиях, производстве, эксплуатации и обслуживании. Также прибор можно использовать в составе измерительных комплексов. Источник Б5-88 заменяет ряд моделей: Б5-4х, Б5-70, Б5-71, Б5-71/хМ, Б5-75, Б5-77 и Б5-85. Поэтому он подходит лабораториям, которым требуется универсальное решение.
Широкий диапазон выходных параметров
Б5-88 позволяет устанавливать выходное напряжение и ток в широком диапазоне. При этом необходимо соблюдать ограничение максимальной выходной мощности. Благодаря этому один источник может заменить несколько приборов с разными характеристиками. Например, Б5-88 способен заменить Б5-46 на 10 В и 5 А, Б5-47 на 30 В и 3 А, а также Б5-48 на 50 В и 2 А. Это упрощает подбор оборудования и организацию рабочего места.
Точность, стабильность и низкий уровень помех
Источник питания Б5-88 обеспечивает точную установку выходных параметров и их стабильность. Кроме того, уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов. Такие характеристики важны при испытаниях чувствительной радиоэлектронной аппаратуры. Поэтому прибор подходит не только для повседневного лабораторного применения, но и для производственных задач. Пользователь получает управляемый источник постоянного тока и напряжения для широкого круга работ.
Энергоэффективная конструкция
Разработчики улучшили технические характеристики Б5-88 благодаря современным компонентам и новым инженерным решениям. Эффективное управление электрическими и тепловыми режимами помогает повысить коэффициент полезного действия. Одновременно конструкция сохраняет компактные размеры и небольшую массу. Кроме того, активный корректор коэффициента потребляемой мощности помогает соответствовать международным требованиям электромагнитной совместимости. В результате источник питания удобно размещать в лабораторных установках и измерительных комплексах.
Ручное и дистанционное управление

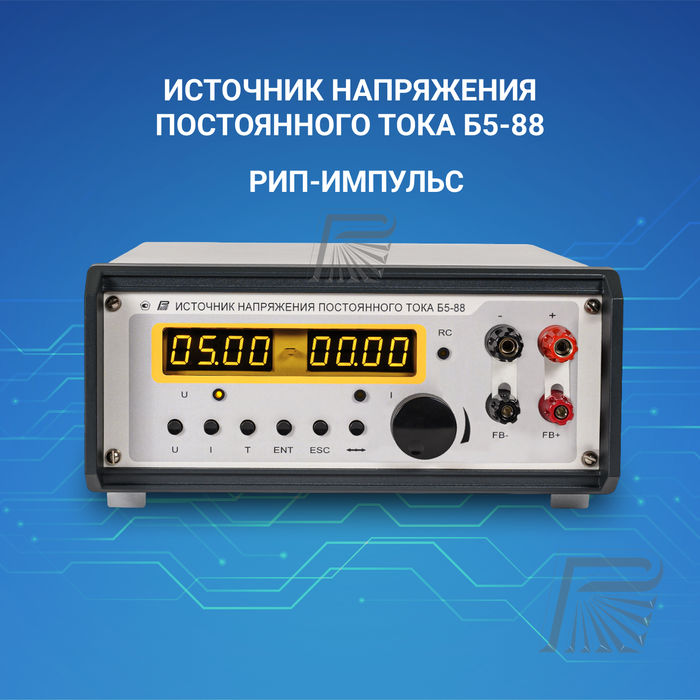

Пользователь может управлять выходными параметрами вручную. Для этого на передней панели предусмотрены кнопки и энкодер. Также Б5-88 поддерживает дистанционное управление через интерфейсы RS-232, USB или GPIB. Интерфейсы USB и GPIB доступны в исполнении Б5-88/1. Благодаря дистанционному управлению прибор можно включать в автоматизированные измерительные комплексы. Более того, систему можно построить на основе одного источника или группы устройств.
Параллельное соединение источников
Прямоугольная нагрузочная характеристика поддерживает стабилизацию напряжения или тока. Поэтому выходы нескольких источников Б5-88 можно соединять параллельно. Такое подключение позволяет суммировать выходную мощность приборов. Это полезно, когда для установки требуется более высокая мощность, чем обеспечивает один источник. При проектировании системы важно соблюдать требования руководства по эксплуатации и учитывать характеристики подключаемой нагрузки.
Реверс тока и программируемый профиль
Исполнение Б5-88/2 оснащено дополнительной опцией реверса тока. Клеммы для этой функции расположены на задней панели прибора. Кроме того, источник позволяет программировать профиль изменения выходного напряжения и тока во времени. Пользователь задаёт последовательность параметров и количество её повторений. Такое управление удобно для зарядки аккумуляторов и гальванических процессов. При гальванических операциях сочетание реверса тока и программируемого профиля помогает улучшить качество химического покрытия.
Обновление программного обеспечения

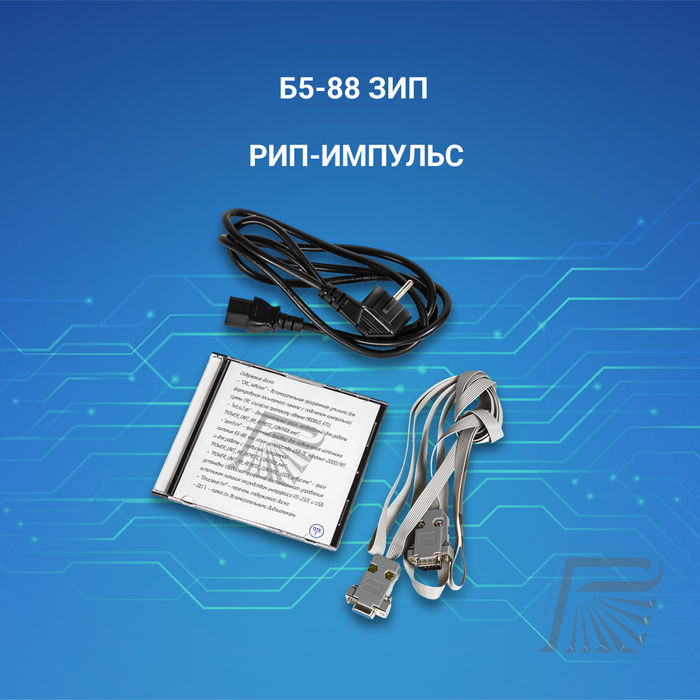

Прошивку можно бесплатно обновлять на приборах Б5-88, Б5-88/1 и Б5-88/2, выпущенных не ранее 27 июля 2010 года. Перед обновлением необходимо изучить пункт 1.2.18 руководства по эксплуатации ИСМК 436237.001РЭ. Затем подключите источник к компьютеру кабелем КМСИ.685619.014 через интерфейс RS-232. После этого запустите программу Power_Unit_88_BootLoader.exe и следуйте её инструкциям. Соблюдение этих шагов помогает корректно выполнить обновление ПО.
