Назначение калибратора Н5-3

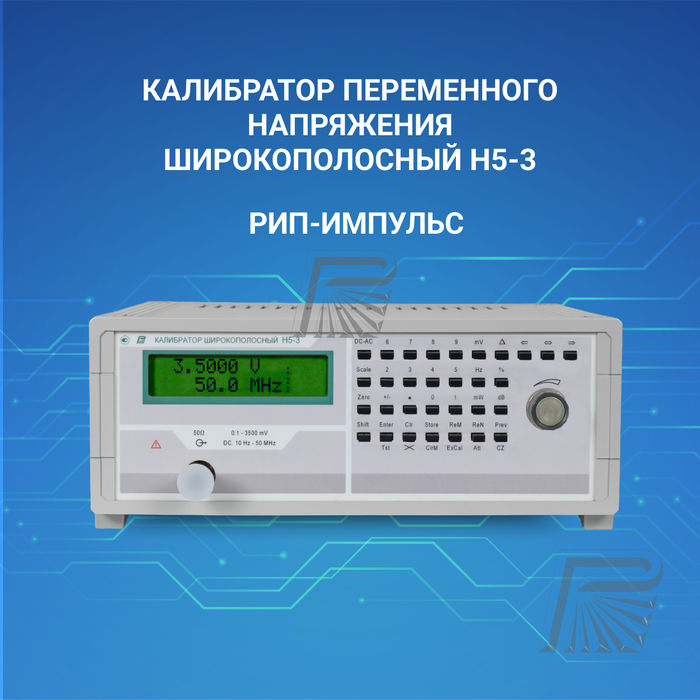

Широкополосный калибратор Н5-3 предназначен для поверки и калибровки вольтметров переменного тока. Он воспроизводит синусоидальное напряжение в широком диапазоне частот. Также прибор формирует постоянное напряжение любой полярности. Благодаря этому Н5-3 подходит для проверки разных измерительных режимов. Его применяют в метрологических лабораториях, ремонтных подразделениях и производственных службах. Прибор выпускается в России компанией ООО «РИП-Импульс». Модель внесена в Государственный реестр средств измерений под номером 20769-14.
Воспроизведение переменного напряжения

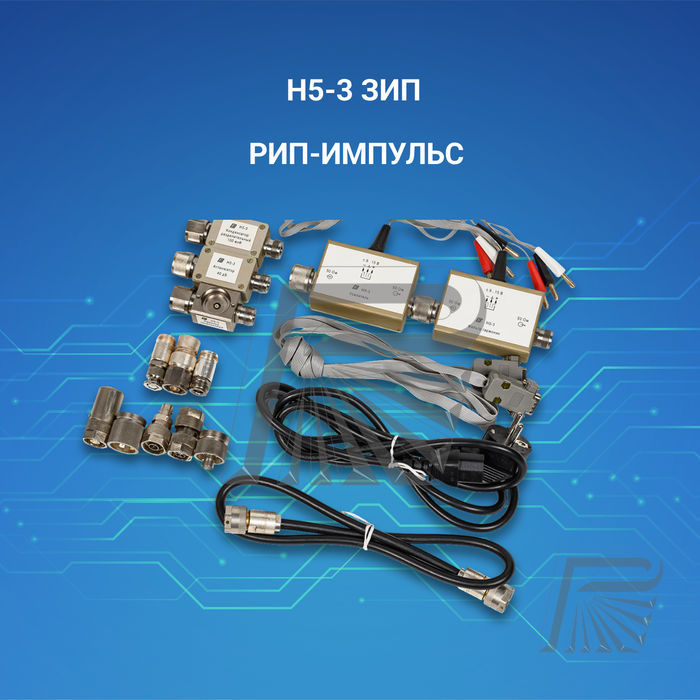

Калибратор воспроизводит переменное напряжение частотой от 10 Гц до 50 МГц. На основном выходе доступны уровни от 100 мкВ до 3,5 В. Для работы с малыми сигналами можно использовать внешний аттенюатор 40 дБ. С ним диапазон воспроизведения начинается от 3 мкВ. При этом точность зависит от выбранного уровня и частоты. Поэтому перед калибровкой следует сверить требуемые значения с таблицей характеристик. Нормирование выходного напряжения выполняется при нагрузке сопротивлением 50 Ом.
Постоянное напряжение и дополнительные режимы
Помимо переменного сигнала, Н5-3 воспроизводит постоянное напряжение обоих знаков. Установленные уровни охватывают диапазон от 0,1 мВ до 3,5 В. Это расширяет возможности проверки измерителей без отдельного источника постоянного напряжения. Кроме того, прибор позволяет задавать значения через пересчёт мощности на нагрузке 50 Ом. Доступны единицы милливатт и децибелы относительно милливатта. Также задаются отклонения и отношения к текущему выходному уровню. Такой подход упрощает воспроизведение нужных контрольных точек.
Подключение и управление прибором
Выход рассчитан на коаксиальный тракт с волновым сопротивлением 50 Ом. Для соединения используются разъёмы размера 7/3 мм, типа N. Следовательно, при подготовке стенда важно проверить совместимость кабелей и нагрузки. Для управления предусмотрен последовательный интерфейс RS-232C. Через него устанавливаются выходное напряжение и частота, а также переключаются рабочие режимы. По запросу прибор передаёт сведения о собственном состоянии. Кроме того, предусмотрено программирование последовательностей значений напряжения и частоты. Это удобно для автоматизации повторяющихся измерительных процедур.
Конструкция и условия эксплуатации
Н5-3 питается от сети переменного тока 220 В с частотой 50 Гц. Потребляемая мощность не превышает 60 ВА. Масса прибора составляет не более 5 кг. Габариты корпуса — 291 × 108 × 260 мм. Рабочая температура окружающего воздуха составляет от +5 до +40 °C. При температуре +25 °C относительная влажность может достигать 90%. При температуре до +40 °C допустимая влажность составляет до 70%. Эти условия следует учитывать при размещении прибора и организации поверочных работ.
Выбор модели и оформление заказа
При выборе калибратора сопоставьте требуемые частоты, уровни напряжения и точность. Отдельно проверьте, понадобится ли внешний аттенюатор для малых сигналов. Также заранее определите способ подключения прибора к измерительной системе. Для стенда с автоматизированным управлением уточните требования к интерфейсу и программированию. Цена и условия поставки предоставляются по запросу. При обращении укажите предполагаемую область применения и необходимые режимы. Так специалистам будет проще подобрать комплектацию и подтвердить её соответствие вашей задаче.
