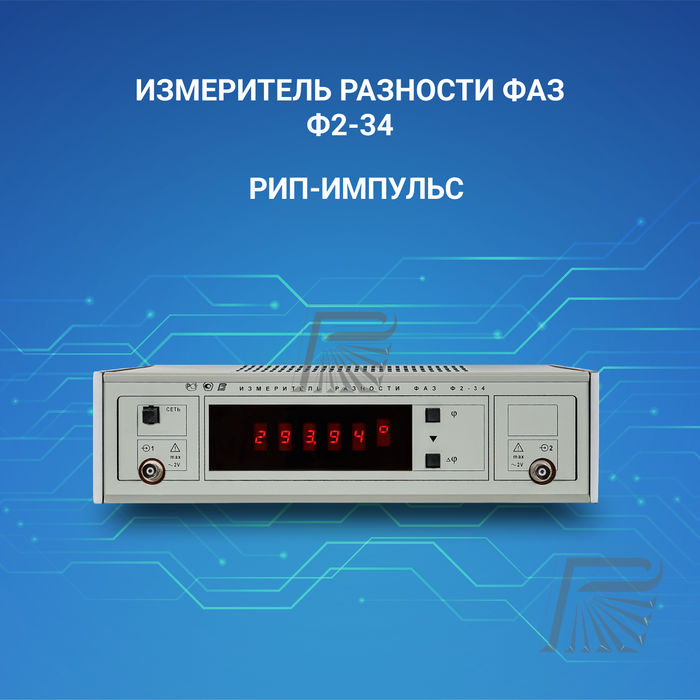

Измеритель разности фаз Ф2-34
Измеритель разности фаз Ф2-34
Измеритель разности фаз Ф2-34
Измеритель разности фаз Ф2-34

Измеритель разности фаз Ф2-34

ХВ.2721057 ТУ
Страна производства: Россия
Производитель: ООО «РИП-Импульс»
Вид: Измерители разности фаз
Гарантия: при поставках по РФ с приемкой ОТК — 18 месяцев
Межповерочный интервал: 12 месяцев
Рег. № в Госреестре СИ: 9512-84
Рег. № из Реестра Российской промышленной продукции: В работе
Стоимость – по запросу

Запросить цену
Оставить заявку

Описание

Измеритель разности фаз Ф2-34 производства ООО «РИП-Импульс» (г. Краснодар) предназначен для измерения разности фаз двух синхронных гармонических сигналов с цифровым отображением информации.
Может быть использован для исследования фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т. д.

ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.

Характеристики

Наименование характеристикиЗначение характеристики
Габаритные размеры прибора, (длина × высота × ширина), мм.317х95х320
Масса прибора, кг, не более4.8
Средняя наработка на отказ, ч, не менее20 000

Условия эксплуатации

Наименование характеристикиЗначение
Рабочие условия эксплуатации:
Температура окружающей среды, °Сот +15 до +40
Относительная влажность при температуре до +25°С, %до 80
Питание сети напряжением, В220 ±22
Частотой, Гц50±2
Мощность, потребляемая прибором от сети питания при номинальном напряжении не более, ВА35

Метрологические характеристики

Диапазон рабочих частот от 0,5 Гц до 5 МГц
Диапазон входных напряжений от 2 мВ до 200 В.
Диапазоны входных напряжений
Частота (F), ГцДиапазоны входных напряжений
Непосредственно на входах 1 и 2 прибораС выносными делителями ДН 1:15С выносными делителями ДН 1:100
0,5 ≤ F < 1от 20 мВ до 2 Вот 0,5 В до 30 Вот 2 В до 200 В
1 ≤ F < 5от 10 мВ до 2 Вот 0,15 В до 30 Вот 1 В до 200 В
5 ≤ F ≤ 5·10⁶от 2 мВ до 2 Вот 30 мВ до 30 Вот 0,2 В до 200 В
Диапазон измерения углов фазового сдвига сигналов в рабочем диапазоне частот от 0 до 360º. Разрешающая способность индикатора 0,01º.
Предел допускаемой погрешности измерения углов фазового сдвига при равных уровнях входных напряжений непосредственно на входах 1 и 2 прибора в диапазоне от 20 мВ до 2 В на частотах от 0,5 Гц до 1 Гц и в диапазоне от 10 мВ до 2 В на остальных частотах при нестабильности частоты сигналов не более 10⁻⁴ за 1 минуту не превышает значений, указанных в таблице:
Пределы допускаемой погрешности измерения углов фазового сдвига
Частота (F), ГцПределы допускаемой погрешности, (град)
0,5 ≤ F < 1± 0,25/F
1 ≤ F ≤ 20±(0,08 + 0,1/F)
20< F ≤ 5·10⁶± (0,1 + 10⁻⁷ F)
Предел допускаемой погрешности измерения углов фазового сдвига при равных уровнях входных напряжений непосредственно на входах 1 и 2 прибора в диапазоне от 2 мВ до 10 мВ на частотах от 5 Гц до 5 МГц при нестабильности частоты сигналов не более 10⁻⁴ за 1 минуту не превышает ± (0,5 + 10⁻⁷ F) град.
Предел допускаемой погрешности измерения углов фазового сдвига из-за неравенства уровней входных напряжений непосредственно на входах 1 и 2 прибора относительно уровня В в диапазоне частот от 0,5 Гц до 200 кГц не превышает значений, указанных в таблице:
Пределы допускаемой погрешности при перепаде (А) уровней входных напряжений
Частота (F), ГцПределы допускаемой погрешности при перепаде (А) уровней входных напряжений (град.)
0 < А ≤ 20 дБ20 < А ≤ 40 дБ40 < А ≤ 60 дБ
0,5 ≤ F < 1± 0,1 А± 0,3 А—
1 ≤ F < 5± 0,075 А± 0,075 А—
5 ≤ F ≤ 2·105± 0,03 А± 0,03 А± 0,03 А
Предел допускаемой погрешности измерения углов фазового сдвига из-за неравенства уровней входных напряжений непосредственно на входах 1 и 2 прибора относительно уровня 2 В в диапазоне частот от 200 кГц до 5 МГц не превышает значений, указанных в таблице:
Пределы допускаемой погрешности при перепаде (А) уровней входных напряжений
Частота (F), ГцПределы допускаемой погрешности при перепаде (А) уровней
0 < А ≤ 40 дБ40 < А ≤ 60 дБ
2·10⁵ < F ≤ 2· 10⁶± 0,05 А± 0,075 А
2·10⁶ < F ≤ 5· 10⁶± 0,1 А± 0,15 А

Комплектность

НаименованиеОбозначениеКоличество
Измеритель разности фаз Ф2-34Хв2.721.0561 шт.

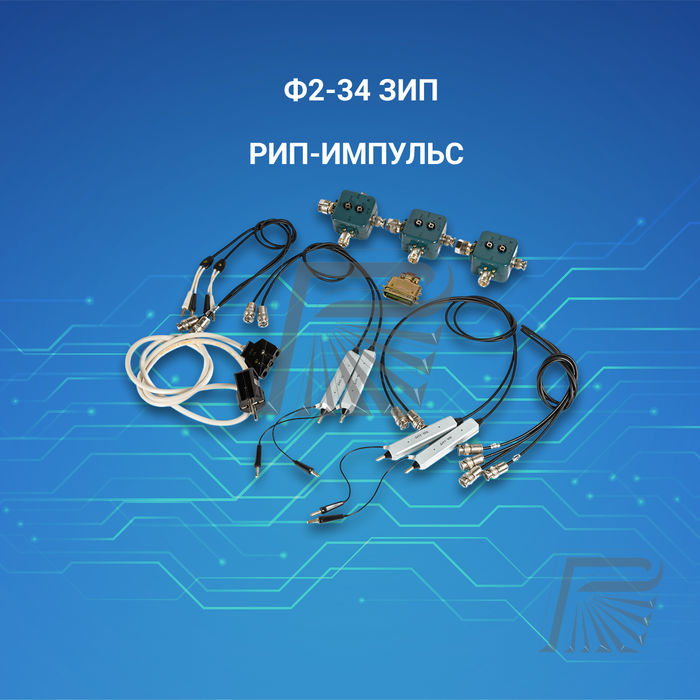

Запасные части и принадлежности (ЗИП)
Комплект принадлежностей:Хв4.072.0361 шт.
Шнур соединительный (сетевой)Хв4.860.0031 шт.
Кабель Соединительный В.Ч. , К1Хв4.853.1672 шт.
Кабель, К2Хв4.853.1682 шт.
Делитель, ДНI:15Хв2.727.0352 шт.
Делитель, ДНI:100Хв2.727.035-012 шт.
Переход, ПХв2.236.1073 шт.
Вставка плавкая ВП2Б-I-0,5А 250ВХв0.481.005 ТУ4 шт.
Соединитель XIХв3.642.0041 шт.
ФутлярИСМК 323366.0011 шт.
Эксплуатационные документы
Техническое описание и инструкция по эксплуатацииХв2.721.057 ТО1 экз.
ФормулярХв2.721.057 ФО1 экз.
