Описание

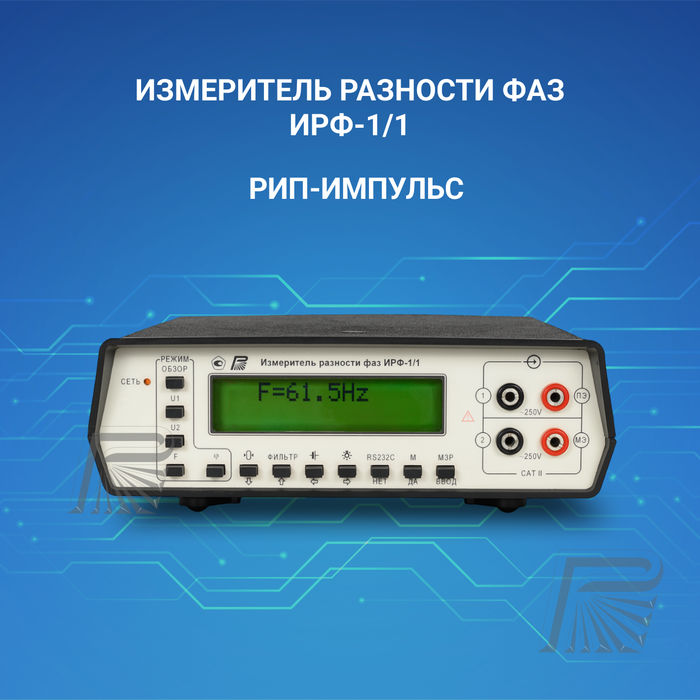

Измеритель разности фаз ИРФ-1/1
Измеритель разности фаз ИРФ-1/1 предназначен для точных электротехнических измерений. Прибор сравнивает синусоидальные напряжения в двух изолированных цепях. Также он определяет их среднеквадратические значения, отношение напряжений и частоту. Поэтому устройство подходит для лабораторных и производственных задач, где важно сопоставлять параметры сигналов.
Измерение выполняется между сигналами на входах «1» и «2». Прибор показывает разность начальных фаз этих напряжений. Кроме того, можно оценивать изменение разности относительно сохранённого исходного значения. Такой режим помогает наблюдать сдвиг фазы во время проверки оборудования. Результаты измерений отображаются с разрешением 0,1° или 1°.
Возможности и диапазоны измерений
Рабочий диапазон частот прибора составляет от 20 Гц до 5,6 кГц. Разность фаз измеряется в пределах от 0 до ±180° либо от 0 до 360°. Допускаемая погрешность измерения фазы составляет ±1°. Входные напряжения при таких измерениях могут находиться в диапазоне от 0,1 до 250 В. При этом отношение помехи к сигналу до 20 дБ допускается на частотах 25, 50 и 75 Гц.
ИРФ-1/1 также измеряет среднеквадратические значения напряжения от 0,2 до 250 В. Основная погрешность составляет ±2% на частотах от 20 до 200 Гц. На частотах от 200 Гц до 10 кГц погрешность равна ±2,5%. Частота определяется в диапазоне от 20 Гц до 10 кГц. Разрешение и погрешность зависят от диапазона измерения, поэтому их следует учитывать при выборе режима.
Измерение частоты и отношения напряжений
В диапазоне от 20 до 999,9 Гц частота измеряется с разрешением 0,1 Гц и погрешностью ±0,2 Гц. От 1 до 10 кГц разрешение составляет 1 Гц, а погрешность — ±2 Гц. Кроме того, прибор рассчитывает отношение напряжения на входе «1» к напряжению на входе «2». Диапазон измеряемых отношений составляет от 1 до 300, а допускаемая погрешность — ±5%.
Входное активное сопротивление прибора составляет не менее 300 Ом. Одно измерение занимает не более двух секунд. Таким образом, основные параметры можно получить без длительного ожидания. Однако корректность результата зависит от соблюдения условий подключения и эксплуатации. Перед работой рекомендуется ознакомиться с руководством и требованиями технической документации.
Условия эксплуатации и конструкция
Прибор рассчитан на работу при температуре окружающего воздуха от −10 до 40 °C. Допустимая относительная влажность при температуре 40 °C составляет до 95%. Питание от сети должно составлять 220 В с отклонением ±22 В и частотой 50 ±1 Гц. Также предусмотрено автономное питание напряжением от 4 до 6 В. После включения устройство готово к работе примерно через одну минуту.
ИРФ-1/1 выдерживает минутную перегрузку напряжением до 300 В на обоих входах. При питании от автономного источника потребляемый ток не превышает 220 мА. Непрерывная работа обеспечивается не менее восьми часов. Габариты устройства составляют 220 × 65 × 260 мм, масса — не более 1,9 кг. Благодаря этим параметрам прибор можно использовать на рабочем месте или перевозить между объектами.
Комплект поставки и заказ

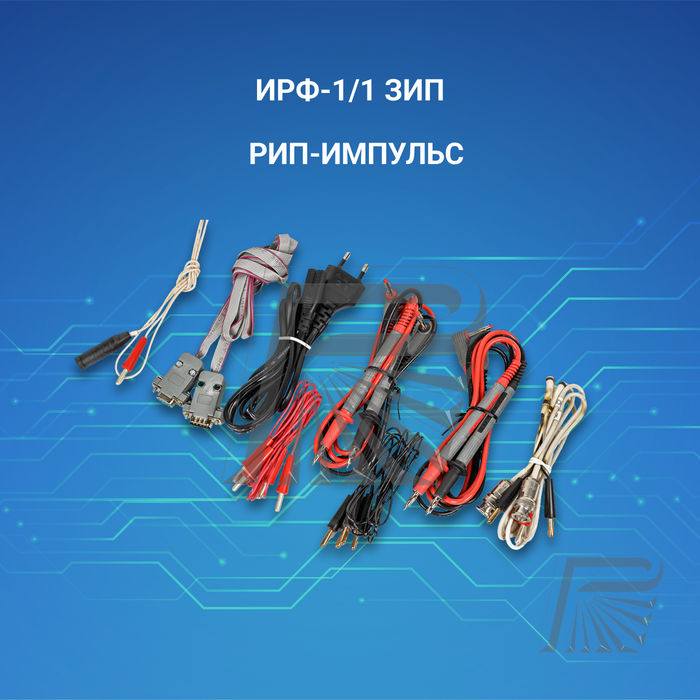

В комплект входит измеритель разности фаз ИРФ-1/1, соединительные кабели, сетевой кабель и щупы. Также поставляются футляр, запасные плавкие вставки, руководство по эксплуатации и формуляр. Комплектность предусмотрена технической документацией изделия. Перед оформлением заказа можно уточнить актуальный состав поставки у поставщика. Это особенно полезно, если прибор приобретается для конкретной измерительной задачи.
Измеритель выпускается ООО «РИП-Импульс» в России по техническим условиям МЕРА.411155.002-01 ТУ. Для поставок по России с приёмкой ОТК указана гарантия 18 месяцев. Межповерочный интервал не установлен: предусмотрена калибровка, а не поверка. Стоимость предоставляется по запросу. Чтобы уточнить цену, наличие и условия доставки, отправьте заявку поставщику. Доставка организуется выбранной курьерской службой или транспортной компанией за счёт покупателя.
