Описание

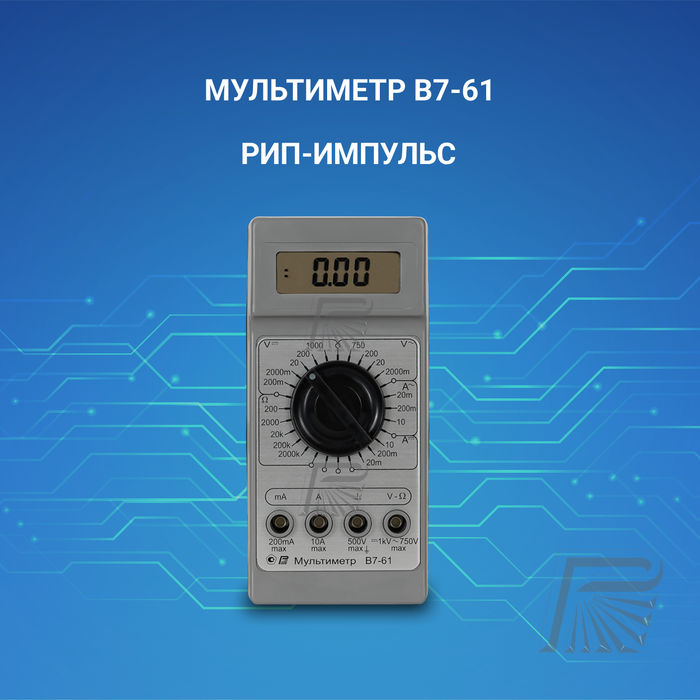

Мультиметр В7-61 производства ООО «РИП-Импульс» (г.Краснодар) КМСИ.411252.016 (для жестких условий эксплуатации) – это цифровой 3,5 разрядный мультиметр, предназначенный для измерения напряжения и силы
постоянного и переменного токов, сопротивления постоянному току. Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных
и полевых условиях.
Малые габариты, автономное питание, тестирование р-п переходов, широкий диапазон частот измеряемых напряжении и полная защита от перегрузок.
Погрешность измерения напряжения постоянного тока не более ±(0,2%…0,04)% в диапазоне 0,1 мВ — 1000 В.
Погрешность измерения напряжения переменного тока частотой 20 Гц -100 кГц не более ± (1.. .6)% в диапазоне 1 мВ — 750 В.
Погрешность измерения силы постоянного тока не более ±(0,5…1)% в диапазоне 10 мкА — 10 А.
Погрешность измерения силы переменного тока частотой 20 Гц — 10 кГц не более ±(1.5…4)% в диапазоне 10 мкА — 10 А
Погрешность измерения сопротивления постоянному току не более ±0,5% в диапазоне 0,1 Ом — 2000 кОм.
ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.
ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.
Метрологические характеристики
| Наименование характеристики | Значение характеристики, % |
| Пределы допускаемой основной погрешности измерения напряжения постоянного тока в диапазоне измерений от 1·10-4 до 1·103В включ. на пределах измерений: | |
| 200 мВ; | ±[0,4+0,2·(UП/Ux–1)] |
| 2000 мВ; 20 В; 200 В; | ±[0,2+0,1·(UП/Ux–1)] |
| 1000 В | ±[0,3+0,2·(UП/Ux–1)] |
| Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от 1·10-3 до 750 В включ. | |
| на пределах измерений: | |
| 2000 мВ; 20 В; 200 В (при Кг не более 2,5 %); | ±[2,5+0,6·(UП/Ux–1)] |
| 750 В (при Кг не более 4,0 %) | ±[4,0+1,5·(UП/Ux–1)] |
| Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от 1·10-3 до 750В включ. на пределах измерений: | |
| 2000 мВ; 20 В; 200 В (при Кг не более 1,0 %); | ±[1,0+4,0·(UП/Ux–1)] |
| 750 В (при Кг не более 2,5 %) | ±[2,5+1,0·(UП/Ux–1)] |
| Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 1 до 20 кГц включ. в диапазоне измерений от 1·10-3 до 200В включ. на пределах измерений: | |
| 2000 мВ; 20 В; 200 В (при Кг не более 2,0 %) | ±[2,0+0,6·(UП/Ux–1)] |
| Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 20 до 100 кГц включ. в диапазоне измерений от 1·10-3 до 20 В включ. на пределах измерений: | |
| 2000 мВ; 20 В (при Кг не более 6,0 %) | ±[6,0+1,5·(UП/Ux–1)] |
| Пределы допускаемой основной погрешности измерения сопротивления постоянному току в диапазоне измерений от 1·10-4 до 2·103 кОм включ. на пределах измерений: | |
| 200 Ом; 2000 Ом; 20 кОм; 200 кОм; 2000 кОм | ±[0,5+0,2·(RП/Rx–1)] |
| Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне измерений от 1·10-2 до 1·104 мА включ. на пределах измерений: | |
| 20 мА; 200 мА; | ±[0,5+0,2·(IП/Ix–1)] |
| 10 А | ±[1,0+0,4·(IП/Ix–1)] |
| Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от 1·10-2 до 1·10 4 мА включ. | |
| на пределах измерений: | |
| 20 мА; 200 мА (при Кг не более 2,5 %); | ±[2,5+0,6·(IП/Ix–1)] |
| 10 А (при Кг не более 4,0 %) | ±[4,0+1,5·(IП/Ix–1)] |
| Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от 1·10-2 до 1·10 4 мА включ. на пределах измерений: | |
| 20 мА; 200 мА (при Кг не более 1,5 %); | ±[1,5+0,4·(IП/Ix–1)] |
| 10 А (при Кг не более 2,5 %) | ±[2,5+1,0·(IП/Ix–1)] |
| Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой св. 1 до 10 кГц включ. в диапазоне измерений от 1·10-2 до 200 мА включ. на пределах измерений: | |
| 20 мА; 200 мА (при Кг не более 2,0 %) | ±[2,0+0,6·(IП/Ix–1)] |
Примечания:
Ux, Ix, Rx– показания прибора при измерении напряжения, силы тока, сопротивления постоянному току соответственно.
Uп, Iп, Rп – пределы измерений напряжения, силы тока, сопротивления постоянному току соответственно
Кг – коэффициент гармоник.
Комплектность
| Наименование | Обозначение |
| Мультиметр В7-61 | КМСИ.411252.017 |

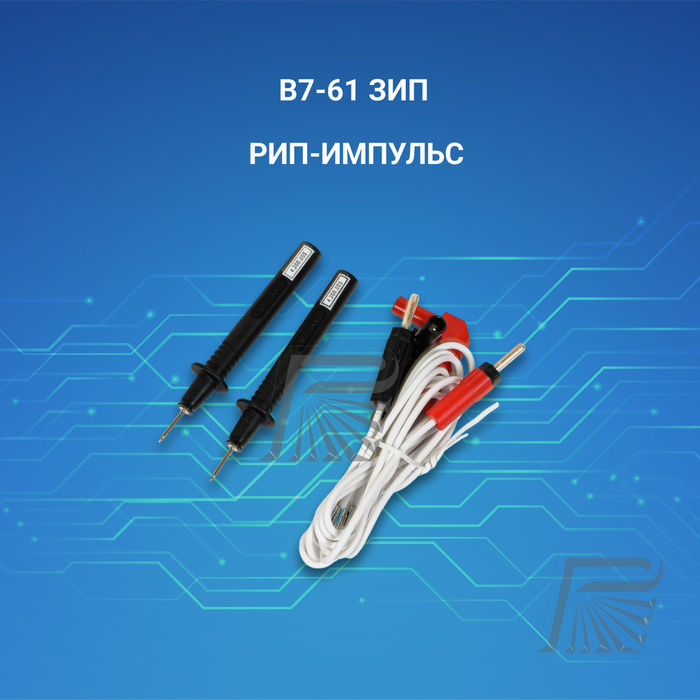

| Запасные части и принадлежности (ЗИП) |

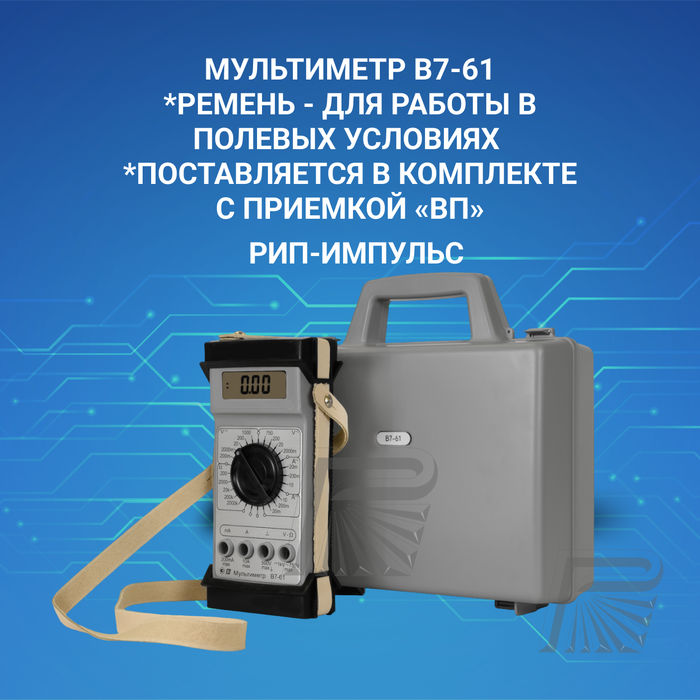

| Ремень для работы в полевых условиях | ИСМК.301547.006* |
| Футляр | КМСИ.323361.018 |
| Щуп игольчатый «4.266.005» | Хв4.266.005 |
| Кабель Черный **, «К3» | Хв4.853.172 |
| Кабель Красный**, «К4» | Хв4.853.172-01 |
| Вставка плавкая ВП1-1В 0,25 А 250 В | ОЮ0.480.003 ТУ-Р |
| Эксплуатационная документация |
| Мультиметр В7-61 Руководство по эксплуатации | КМСИ.411252.016 РЭ |
| Мультиметр В7-61 Формуляр | КМСИ.411252.016 ФО |
* По отдельному заказу.
** Цвет корпуса контактов.
