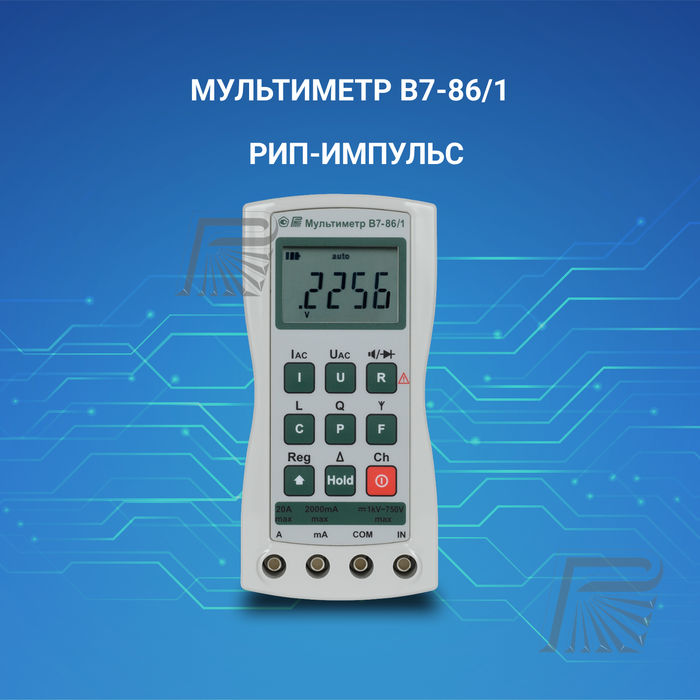

Мультиметр В7-86/1

Описание

Мультиметр В7-86 производства ООО «РИП-Импульс» (г. Краснодар) предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.
Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.
Исполнения мультиметра отличаются между собой вариантами питания и возможностью работы в составе автоматизированных систем:
— В7-86 (базовое) – исполнение с двумя одноразовыми химическими элементами питания типа АА;
— В7-86 /1 – модель с двумя аккумуляторами типа АА и блоком питания зарядного устройства (сетевым адаптером);
— В7-86 /2 – модель с двумя аккумуляторами типа АА, блоком питания зарядного устройства, USB приемо-передатчика (беспроводного интерфейса стандарта IEEE 802.15.4) и ПО. Мультиметр модификации В7-86/2 может быть использован в составе автоматизированных систем. Прибор в исполнении В7-86/2 дополнительно к аккумуляторной батарее и сетевому адаптеру может поставляться с беспроводным интерфейсом для связи с персональным компьютером. Дальность связи составляет 5 — 10 метров.
Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.
Новый Мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока («True-RMS»), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.
В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти.
Питание прибора может осуществляться как от незаряжаемых, так и от аккумуляторных элементов. В Мультиметре применены новые схемные решения, позволяющие заряжать аккумуляторные элементы непосредственно через измерительные гнезда. Схема контроля осуществляет полный контроль и индикацию состояния батареи в процессе заряда и эксплуатации.

ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.

Характеристики

Наименование характеристики	Значение характеристики
Габаритные размеры прибора, мм, (ширина, длина, высота)	160х78х36,5
Масса прибора, кг, не более	0.65
Средний срок службы, лет	15
Средняя наработка на отказ, ч, не менее	40000
Среднее время восстановления работоспособного состояния мультиметра (ТВ) составляет не более, мин	90

Условия эксплуатации

Наименование характеристики	Значение
Нормальные условия измерения:
Температура окружающей среды, ^оС	от +15 до +25
Относительная влажность, %	от 30 до 80
Атмосферное давление, кПа	от 84 до 106
Условия эксплуатации:
Температура окружающей среды, ^оС	от -10 до +50
Относительная влажность, %	до 100 при +35 ^оС
Атмосферное давление, кПа	от 70 до 106,7

Метрологические характеристики

Измеряемая величина	Пределы измерения	Диапазон измеряемых величин	*Предел допускаемой абсолютной основной погрешности измерения, ±**
Напряжение постоянного тока U –	200 мВ	от 10^-5 до 10³ В	0,2 % от Uх+0,03 мВ
Напряжение постоянного тока U –	2 В, 20 В,200 В	от 10^-5 до 10³ В	0,05 % от Uх+0,005 % от Uп
Напряжение постоянного тока U –	1000 В	от 10^-5 до 10³ В	0,3 % от Uх+0,5 В
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	200 мВ	от 2×10^-4 до 750 В	0,5 % от Uх+0,5 мВ
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	2 В	от 2×10^-4 до 750 В	0,3 % от Uх+2 мВ
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	20В	от 2×10^-4 до 750 В	0,3 % от Uх+0,05% от Uп
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	200 В	от 2×10^-4 до 750 В	0,4 % от Uх+0,1 В
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	750 В	от 2×10^-4 до 750 В	0,5 % от Uх+1 В
Напряжение переменного тока U~ частотой от 1 до 10 кГц	200 мВ	от 2×10^-4 до 750 В	1,0 % от Uх+1 мВ
Напряжение переменного тока U~ частотой от 1 до 10 кГц	2 В	от 2×10^-4 до 750 В	0,6 % от Uх+5 мВ
Напряжение переменного тока U~ частотой от 1 до 10 кГц	20 В	от 2×10^-4 до 750 В	0,6 % от Uх+20 мВ
Напряжение переменного тока U~ частотой от 1 до 10 кГц	200 В	от 2×10^-4 до 750 В	1,8 % от Uх+0,2В
Напряжение переменного тока U~ частотой от 1 до 10 кГц	750 В	от 2×10^-4 до 750 В	1,0 % от Uх+1 В
Напряжение переменного тока U~ частотой от 10 до 20 кГц	200 мВ	от 2×10^-4 до 750 В	1,0 % от Uх+1 мВ
Напряжение переменного тока U~ частотой от 10 до 20 кГц	2 В	от 2×10^-4 до 750 В	0,6 % от Uх+5 мВ
Напряжение переменного тока U~ частотой от 10 до 20 кГц	20 В	от 2×10^-4 до 750 В	0,6 % от Uх+20 мВ
Напряжение переменного тока U~ частотой от 10 до 20 кГц	200 В	от 2×10^-4 до 750 В	1,8 % от Uх+0,2В
Напряжение переменного тока U~ частотой от 10 до 20 кГц	750 В	от 2×10^-4 до 750 В	1 % ± 1В
Напряжение переменного тока U~ частотой от 20 до 100 кГц	200 мВ	от 2×10^-4 до 750 В	2,0 % от Uх+2 мВ
Напряжение переменного тока U~ частотой от 20 до 100 кГц	2 В, 20 В	от 2×10^-4 до 750 В	1,5 % от Uх+1,0 % от Uп
Напряжение переменного тока U~ частотой от 20 до 100 кГц	200 В	от 2×10^-4 до 750 В	2,5 % от Uх+0,2 В
Напряжение переменного тока U~ частотой от 20 до 100 кГц	750 В	от 2×10^-4 до 750 В	Не нормируется
Сопротивление постоянному току R	200 Ом	от 10^-5 до 2×10³кОм	0,35 % от Rх+0,1 Ом
Сопротивление постоянному току R	2 кОм	от 10^-5 до 2×10³кОм	0,2 % от Rх+0,1 Ом
Сопротивление постоянному току R	20 кОм, 200 кОм	от 10^-5 до 2×10³кОм	0,1 % от Rх+0,025 % от Rп
Сопротивление постоянному току R	2 МОм	от 10^-5 до 2×10³кОм	0,3 % от Rх+1 кОм
Сила постоянного тока I_	200 мкА	от 10^-5 до 2×10⁴ мА	(0,003 · Iх+0,0001) мА
Сила постоянного тока I_	2 мA	от 10^-5 до 2×10⁴ мА	(0,002 · Iх+0,001) мА
Сила постоянного тока I_	20 мA	от 10^-5 до 2×10⁴ мА	(0,001 · Iх+0,01) мА
Сила постоянного тока I_	200 мA	от 10^-5 до 2×10⁴ мА	(0,001 · Iх+0,1) мА
Сила постоянного тока I_	2000 мA	от 10^-5 до 2×10⁴ мА	(0,001 · Iх+1) мА
Сила постоянного тока I_	20 А	от 10^-5 до 2×10⁴ мА	(0,004 · Iх+0,02) А
Сила переменного тока I˜ частотой от 20 Гц до 1кГц	2 мА	от 2х10^-1 до 2×10⁴ мА	(0,005 · Iх+0,001) мА
Сила переменного тока I˜ частотой от 20 Гц до 1кГц	20 мА	от 2х10^-1 до 2×10⁴ мА	(0,005 · Iх+0,005) мА
Сила переменного тока I˜ частотой от 20 Гц до 1кГц	200 мА	от 2х10^-1 до 2×10⁴ мА	(0,003 · Iх+0,1) мА
Сила переменного тока I˜ частотой от 20 Гц до 1кГц	2000 мА	от 2х10^-1 до 2×10⁴ мА	(0,003 · Iх+1) мА
Сила переменного тока I˜ частотой от 20 Гц до 1кГц	20 А	от 2х10^-1 до 2×10⁴ мА	(0,01 · Iх+0,2) А
Сила переменного тока I˜ частотой от 1 до 10 кГц	2 мА	от 2х10^-1до 2×10³ мА	(0,02 · Iх+0,01) мА
Сила переменного тока I˜ частотой от 1 до 10 кГц	20 мА	от 2х10^-1до 2×10³ мА	(0,005 · Iх+0,01) мА
Сила переменного тока I˜ частотой от 1 до 10 кГц	200 мА	от 2х10^-1до 2×10³ мА	(0,005 · Iх+0,1) мА
Сила переменного тока I˜ частотой от 1 до 10 кГц	2000 мА	от 2х10^-1до 2×10³ мА	(0,005 · Iх+1) мА
Полная мощность S переменного тока частотой от 40 до 100 Гц	2 кВ·А	от 10^-4 до 2×10² кВ·А	Не нормируется
Полная мощность S переменного тока частотой от 40 до 100 Гц	20 кВ·А	от 10^-4 до 2×10² кВ·А	Не нормируется
Реактивная мощность Q переменного тока частотой от 40 до 100 Гц	2 квар	от 10^-4 до 2×10² квар	Не нормируется
Реактивная мощность Q переменного тока частотой от 40 до 100 Гц	20 квар	от 10^-4 до 2×10² квар	Не нормируется
Активная мощность тока P	2 кВт	от 10^-4 до 2×10² кВт	Не нормируется
Активная мощность тока P	20 кВт	от 10^-4 до 2×10² кВт	Не нормируется
Коэффициент мощности cosφ переменного тока частотой от 40 до 100 Гц	1	от 0 до 1**	Не нормируется
Частота переменного тока, F, напряжением от 0,15 до 5 В	20 Гц	от 1 до 2×10⁶ Гц	0.05%
Частота переменного тока, F, напряжением от 0,15 до 5 В	200 Гц	от 1 до 2×10⁶ Гц	0.05%
Частота переменного тока, F, напряжением от 0,15 до 5 В	2 кГц	от 1 до 2×10⁶ Гц	0.05%
Частота переменного тока, F, напряжением от 0,15 до 5 В	20 кГц	от 1 до 2×10⁶ Гц	0.05%
Частота переменного тока, F, напряжением от 0,15 до 5 В	200 кГц	от 1 до 2×10⁶ Гц	0.05%
Частота переменного тока, F, напряжением от 0,15 до 5 В	2 МГц	от 1 до 2×10⁶ Гц	0.05%
Ёмкость, C	200 пФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +3) пФ
Ёмкость, C	2000 пФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +30) пФ
Ёмкость, C	20000 пФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +300) пФ
Ёмкость, C	0,2 мкФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +0,003) мкФ
Ёмкость, C	2 мкФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +0,03) мкФ
Ёмкость, C	20 мкФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +0,3) мкФ
Ёмкость, C	200 мкФ	от 10^-5 до 2×10³ мкФ	(0,02 · Cх +3) мкФ
Ёмкость, C	2000 мкФ	от 10^-5 до 2×10³ мкФ	0,05 · Cх, мкФ
Индуктивность, L	2 мГн	от 10^-4 до 2×10²мГн	(0,03 · Lх +0,02) мГн
Индуктивность, L	20 мГн	от 10^-4 до 2×10²мГн	(0,03 · Lх +0,2) мГн
Индуктивность, L	200 мГн	от 10^-4 до 2×10²мГн	(0,03 · Lх +2) мГн
Тест p-n перехода	-	от 0 до 1 В	1.00%

Комплектность

Наименование, тип	Обозначение	Количество
		В7-86	В7-86/1	В7-86/2
Мультиметр В7-86	ИСМК.411257.002	1 шт.	-	-
Мультиметр В7-86/1	ИСМК.411257.002-01	-	1 шт.	-
Мультиметр В7-86/2	ИСМК.411257.002-02	-	-	1 шт.

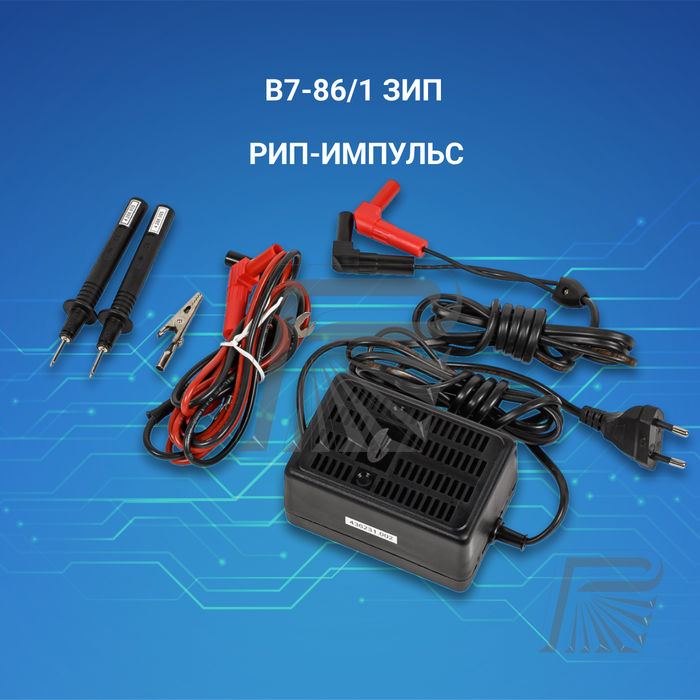

Запасные части и принадлежности (ЗИП)
Кабель (Чёрный)	Хв4.853.172	1 шт.	1 шт.	1 шт.
Кабель (Красный)	Хв4.853.172-01	1 шт.	1 шт.	1 шт.
Вставка плавкая ВП2Б-1В 3,15 А 250 В	ОЮ0.481.005 ТУ	1 шт.	1 шт.	1 шт.
Щуп игольчатый	Хв4.266.005	2 шт.	2 шт.	2 шт.
Футляр	ИСМК.323361.001	1 шт.	1 шт.	1 шт.
Аккумулятор типоразмера АА 1,2 В *	-	-	2 шт.	2 шт.
Гальванический элемент питания типоразмера АА 1,5 В *	-	2 шт.	-	-
Источник питания (для зарядки АКБ)	ИСМК.436231.002	-	1 шт.	1 шт.
USB приемо-передатчик (интерфейс IEEE 802.15.4)	ИСМК.464421.001	-	-	1 шт.
Носитель данных CD	ИСМК.467371.002	-	-	1 шт.
Зажим типа «крокодил»	К267D	1 шт.	1 шт.	1 шт.
Эксплуатационная документация
Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации	ИСМК.411257.001 РЭ	1 экз.	1 экз.	1 экз.
Мультиметры В7-86, В7-86/1, В7-86/2. Формуляр	ИСМК.411257.001 ФО	1 экз.	1 экз.	1 экз.
* - Необходимость поставки определяется при заказе
