Описание

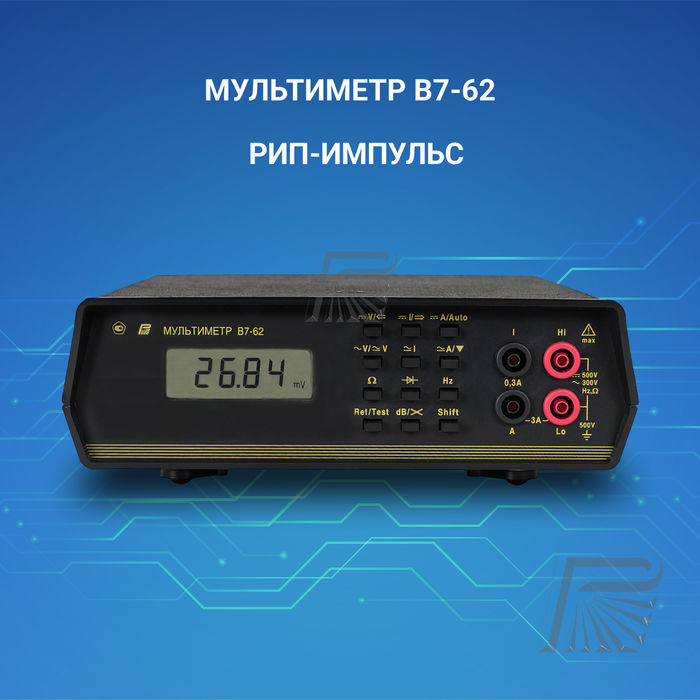

Мультиметр В7-62 для лаборатории и технических задач
В7-62 — многофункциональный 4,5-разрядный мультиметр российского производства. Прибор выпускает компания ООО «РИП-Импульс». Он подходит для измерительных работ в лабораториях, мастерских и технических подразделениях. Модель помогает контролировать электрические параметры оборудования и анализировать сигналы. Кроме того, прибор поддерживает автономную работу и подключение к автоматизированным системам. Поэтому В7-62 может стать практичным решением для специалистов, которым важны универсальность и разнообразие измерительных режимов.
Измерение электрических величин и сигналов
Мультиметр В7-62 измеряет постоянное и переменное напряжение, а также силу тока. Помимо этого, прибор определяет сопротивление и частоту электрических сигналов. Пользователь может проверить полупроводниковые компоненты и оценить уровни сигналов в децибелах. В переменном режиме устройство измеряет среднеквадратичное значение сигналов произвольной формы. При необходимости учитывается и постоянная составляющая сигнала. Таким образом, один прибор объединяет несколько функций для повседневных измерительных и диагностических задач.
Автоматический выбор пределов и подключение
Для удобства работы В7-62 автоматически выбирает предел измерения. Это помогает получать подходящие показания при текущем уровне входного сигнала. Автоматический выбор действует во всех режимах измерения, указанных производителем. Прибор также подключается к автоматизированной системе через интерфейс Стык С2 (RS-232C). Благодаря этому его можно включать в измерительный комплекс и использовать для передачи данных. При планировании подключения заранее проверьте совместимость интерфейса и оборудования.
Условия эксплуатации и основные параметры
Прибор рассчитан на работу при температуре окружающей среды от +5 до +40 °C. Относительная влажность может достигать 90% при температуре до +25 °C. Перед измерениями учитывайте характеристики сети: 220 В с отклонением ±22 В и частота 50 Гц с отклонением ±0,5 Гц. Мультиметр потребляет не более 15 ВА. Его масса составляет не более 1,7 кг, а габариты — 242 × 85 × 326 мм. Эти параметры помогут оценить размещение прибора и условия его эксплуатации.
Поверка, гарантия и оформление заказа
Для поставок по России с приемкой ОТК производитель указывает гарантию 18 месяцев. Межповерочный интервал составляет 12 месяцев. Модель имеет регистрационный номер средства измерений 14593-95. Перед покупкой уточните доступность прибора, актуальную комплектацию и порядок поставки. Стоимость продавец сообщает по запросу. Также заранее согласуйте документы, необходимые вашей организации, и условия приемки. Такой подход поможет подобрать мультиметр В7-62 под задачи предприятия и правильно спланировать закупку.
ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.
ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.
Метрологические характеристики
| Измерение постоянного напряжения (DCV) |
| Режим | Диапазон | Погрешность, % от Ux+мл.р.* + U | Другие параметры |
| V= | 00.0 — 199.99 mV | 0.1! + 1 +30 мкВ | Rвх > 10000 Мом;
V = 2,5 изм/с Umax=600B |
| V= | 01.0 — 1999.9 mV | 0.1! + 1 +30 мкВ | Rвх > 10000 Мом;
V = 2,5 изм/с Umax=600B |
| V= | 2.000 — 6.000 V | 0.1! + 1 +30 мкВ | Rвх > 10000 Мом;
V = 2,5 изм/с Umax=600B |
| V= | 6.000- 19.999 V | 0.11 + 1 +3 мВ | Rвх = 10,1 МОм ± 1%; V = 2,5 изм/с Umax=600B |
| V= | 20.00- 199.99 V | 0.11 + 1 +3 мВ | Rвх = 10,1 МОм ± 1%; V = 2,5 изм/с Umax=600B |
| V= | 200.0 — 500.0 V | 0.11 + 1 +3 мВ | Rвх = 10,1 МОм ± 1%; V = 2,5 изм/с Umax=600B |
Примечание 1. * м.р. — аддитивная составляющая выражена в единицах младшего разряда.
Примечание 2. Здесь и далее знаком «!» отмечены составляющие погрешности, увеличивающиеся при двух- и трехлетнем межкалибровочном интервале, соответственно, в полтора и два раза.
Измерение переменного напряжения (ACV) и суммы постоянного и переменного напряжения (DCV+ACV)
| Погрешность, % от Ux + мл.р., на частотах, кГц |
| Режим | Диапазон | Частота 10-20 Гц | Частота 20-40 | Частота DC, 0.04 -1к | Частота 1-10к | Частота 10-20к | Частота 20-50к | Частота 50-100к |
| V~ и V=V~ (СКЗ) | 0.10-19.99mV | 4+40 | 1+40 | 0+40 | 0+40 | 1+40 | не нормируется | не нормируется |
| V~ и V=V~ (СКЗ) | 20.00-99.99mV | 4+20 | 1+20 | 0.3!+20 | 0.4!+20 | 1+20 | 2+30 | 3+50 |
| V~ и V=V~ (СКЗ) | 200.0-1999.9 mV | 4+20 | 1+20 | 0.3!+20 | 0.4!+20 | 1+20 | 2+30 | 3+50 |
| V~ и V=V~ (СКЗ) | 2.000-19.999 V | 4+20 | 1+20 | 0.3!+20 | 0.4!+20 | 1+20 | не нормируется | не нормируется |
| V~ и V=V~ (СКЗ) | 20.00-199.99V | 4+20 | 1+20 | 0.3!+20 | 0.4!+20 | 1+20 | не нормируется | не нормируется |
| V~ и V=V~ (СКЗ) | 200.0-300.0V | 4+20 | 1+20 | 0.3!+20 | 0.4!+20 | 1+20 | не нормируется | не нормируется |
Другие параметры: Rвх=10 MOм; Свх < 50пФ Кампл=2-7; Umax=500B V=2,5 изм/с.
Измерение силы постоянного (DCI) и переменного (ACI) токов
| Режим | Диапазон | Погрешность, % м.р. | Другие параметры |
| I= | 0.000-19.999mA | 0.5 + 1 + 3мкА | Rш=10 Ом* |
| I= | 20.00-199.99mA | 0.5 + 1 + 3мкА | Rш=10 Ом* |
| I= | 200.0-330.0mA | 0.5 + 1 + 3мкА | Rш=10 Ом* |
| I= | 000.0-1999.9mA | 0.5 + 1 + 0.3мА | Rш=0.l Ом |
| I= | 2.000-3.300A | 0.5 + 1 + 0.3мА | Rш=0.l Ом |
| I~ | 0.000-19.999mA | 20-45 Гц; 1 + 20 + 20 мкА; DC, 0.045 — 5 кГц | Rш=10 Ом |
| I~ | 20.00-199.99mA | 20-45 Гц; 1 + 20 + 20 мкА; DC, 0.045 — 5 кГц | Rш=10 Ом |
| I~ | 200.0-330.0mA | F=20-45 Гц; 1 + 20 + 2 мА; DC, 0.045 — 5 кГц; 0.5 + 20+ 2 мА | Rш=10 Ом |
| I~ | 000.0-1999.9mA | F=20-45 Гц; 1 + 20 + 2 мА; DC, 0.045 — 5 кГц; 0.5 + 20+ 2 мА | Rш=0.1 Ом |
| I~ | 2.000-3.300 А | F=20-45 Гц; 1 + 20 + 2 мА; DC, 0.045 — 5 кГц; 0.5 + 20+ 2 мА | Rш=0.1 Ом |
Примечание 1 * Rш — номинальное сопротивление токового шунта
Измерение сопротивления
| Режим | Диапазон | Погрешность, % м.р. | Другие параметры |
| R | 00.00-199.99 | 0.3! + 10 | I изм. = 1мА |
| R | 200.0-1999.9 к | 0.3! + 2 | I изм. = 1мА |
| R | 2.000-19.999 к | 0.3! + 2 | I изм. = 0.01 мА |
| R | 20.00-199.99 к | 0.3! + 2 | I изм. = 0.01 мА |
| R | 200.0-500.0 к | 0.3! + 2 | I изм. = 0.01 мА |
| R | 500.0-1999.9 к | 2.5! + 10 | I изм. = 400 нА |
| R | 2.000-11.999 М | 2.5! + 10 | I изм. = 400 нА |
| R | 12.00-199.99 М | 0.25 Rx % | I изм. < 400 нА |
Измерение частоты
| Режим | Диапазон | Погрешность, % м.р. | Другие параметры |
| F | 02.00-199.99 Hz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
| F | 200.0-1999.9 Hz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
| F | 2.000-19.999 kHz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
| F | 20.00-199.99 kHz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
| F | 200.0-1999.9kHz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
| F | 2.000-13.999 MHz | 0.05 + 1 | V = 0,25 — 1 изм/с Rвх=5 – 100 кОм
Свх < 50пФ
Uвх=0.2 — 300 В |
Диодный тест
| Режим | Диапазон | Погрешность, % м.р. | Другие параметры |
| D Test | 00.00-199.99 mV | 0.1 + 10 | I изм. = 1 мА |
| D Test | 200.0-1999.9 mV | 0.1 + 10 | I изм. = 1 мА |
| D Test | 2.000-4.000 V | 0.1 + 10 | I изм. = 1 мА |
Подавление помех:
1) Нормального вида с частотой питающей сети — свыше 60дБ.
2) Общего вида постоянного тока — свыше 100дБ
3) Общего вида с частотой питающей сети — свыше 100 и 60 дБ соответственно, при измерении постоянного и переменного напряжений (или токов) и сопротивлений источника сигнала до 1кОм.
4)Допустимый уровень помехи не более верхнего значения текущего предела измерения.
5)Допустимая помеха общего вида не более 500 В (700 В амплитуды).
Измерение отклонения в абсолютных единицах (Rel)
| Режим | Диапазон | Погрешность, % м.р. | Другие параметры |
| Rel | Полный диапазон текущего предела измерения | Не более суммы погрешностей в начальной конечной точках (П1 + П2) | Разрешающая способность увеличивается в 2-5 раз |
Измерение отношения в децибелах (dB)
| Режим | Диапазон | Погрешность, % м.р. |
| dB | ±00.00-120.00 dB | 20 Lg (П1 + П2) |
Параметры интерфейса
| Скорость | Данные | Четность | Стоп | Протокол XON/XOFF | Соединитель |
| 4800 бод | 8 бит | Non (нет) | 1бит | On (Вкл) | DB9S (9 контактов) |
