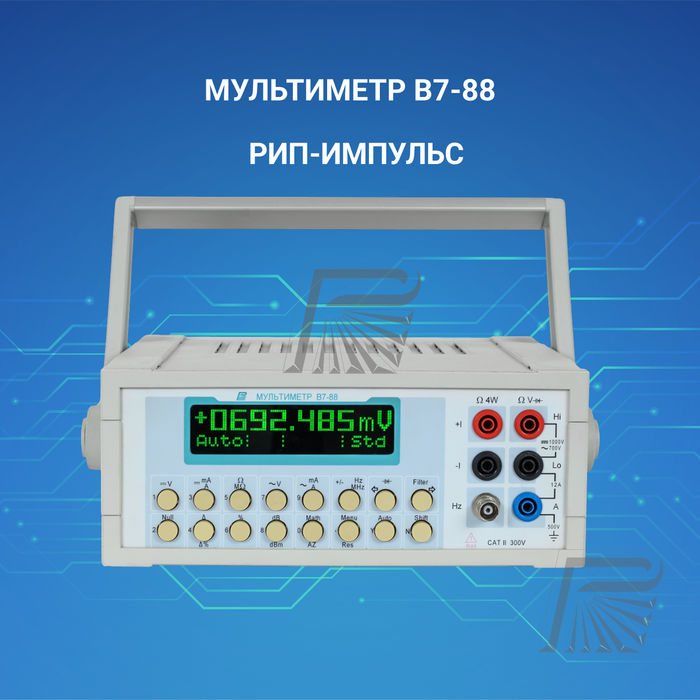

Мультиметр В7-88

Описание

Мультиметр повышенной точности В7-88 производства ООО «РИП-Импульс» (г.Краснодар) современный прибор для измерения постоянного и переменного
напряжения и силы тока, сопротивления и частоты в широком диапазоне.
Мультиметр полностью заменяет такие распространенные аналоги как В7-34А, В7-38, В7-53, Щ301, Щ301/1, /2, /3, В7-62, В7-80, В7-64, В7-64/1, /2, /3,
В7-84 и др. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом USB.
ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.

Характеристики

Наименование характеристики	Значение характеристики
Габаритные размеры прибора, мм, (ширина, длина, высота)	282х214х102
Масса прибора, кг, не более	2
Средняя наработка на отказ, ч, не менее	15,000
Мощность, потребляемая прибором от сети питания при номинальном напряжении, не более, ВА	15
Напряжение питающей сети, В	198-242
Частотой, Гц	50 ±1
Время прогрева, не более, мин	5

Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации:
Рабочий температурный диапазон температура окружающей среды, °С	от +5 до +40
Предельная температура окружающей среды, °С	-50 до +50
Относительная влажность, %	до 95 % до+30°С
Нормальный температурный диапазон, С°	23± 5 или 20± 5

Метрологические характеристики

Режим измерения	Диапазон измерения	Примечание
Напряжения постоянного тока	до ±1000 В
Напряжения переменного тока	от 1 мВ до 700 В	Частоты 5 Гц – 20 кГц
	от 2 мВ до 20 В	Частоты до 100 кГц
	2 мВ до 2 В	Частоты до 1 МГц
Силы постоянного тока	до ±10 А
Силы переменного тока	от 100 мкА до 10 А	Частоты 10 Гц – 5 кГц
Сопротивления	до 1000 Мом
Частоты	от 5 Гц до 700 МГц	Напряжения 0,1 В – 25 В, измеряемого переменного напряжения и тока
Диодный тест	от 1 мВ до 12 В	При токе 1 мА

Характеристики прибора в режиме измерения постоянного напряжения
Предел Uп	Диапазон значений отображаемой шкалы	Предел допускаемой основной погрешности 1),±(ppm от Uх + ppm от Uп)	Нелинейность аналого-цифрового преобразования2),±(ppm от Uх + ppm от Uп)	Входное сопротивление, МОм	Температурный коэффициент, не более, ppm /^оС
0.2 В	±(000.0000 – 200.0000)mV	30 + 10	3 + 5	Более 10000	2
2 В	±(0.200001 – 2.000000) V	20 + 2	2 + 2		2
20 В	±(02.00001 – 20.00000) V	20 + 2	2 + 2		2
200 В	±(020.0001 – 200.0000) V	25 + 2	3 + 2	10 ± 1 %	3
1000 В	±(200.001 – 1000.000) V	30 + 3	5 + 3		3
Примечание. 1) Uх – измеряемое значение напряжения; Uп – номинальное значение предела; ppm — миллионная доля. 2) Типичное значение на указанном пределе после прогрева не менее 1 ч, в течении 10 мин после выполнения автоматической калибровки нуля и изменении температуры окружающей среды в пределах T= ± 1 оС.

Характеристики прибора в режиме измерения переменного напряжения
Предел, Uп	Предел допускаемой основной погрешности при, ± (% от Uх +% от Uп)¹⁾
	0.02 В	0.2 В	2 В	20 В	200 В	700 В
	Диапазон значений отображаемой шкалы 00.1000 – 20.0000 мВ	Диапазон значений отображаемой шкалы 020.0000 – 200.0000 мВ	Диапазон значений отображаемой шкалы 0200.000 – 2000.0000 мВ	Диапазон значений отображаемой шкалы 02.00000 – 20.000000 В	Диапазон значений отображаемой шкалы 020.0000 – 200.0000 В	Диапазон значений отображаемой шкалы 0200.000 – 0700.000 В
5 – 10 Гц²⁾	1.5 + 0.1	1.5 + 0.05	1.5 + 0.005	1.5 + 0.005	1.5 + 0.005	1.5 + 0
10 – 20 Гц²⁾	1 + 0.1	1 + 0.02	1 + 0.005	1 + 0.005	1 + 0.005	1 + 0
20 – 40 Гц²⁾	0.3 + 0.1	0.2 + 0.02	0.2 + 0.005	0.2 + 0.005	0.2 + 0.005	0.2 + 0
40 – 1000 Гц²⁾	0.2 + 0.1	0.1 + 0.02	0.06 + 0.005	0.07 + 0.005	0.07 + 0.005	0.1 + 0
1 – 10 кГц	0.2 + 0.1	0.1 + 0.02	0.06 + 0.005	0.07 + 0.005	0.1 + 0.005	0.15 + 0
10 – 20 кГц	0.2 + 0.1	0.2 + 0.02	0.2 + 0.005	0.2 + 0.005	0.2 + 0.005	0.3 + 0
20 – 50 кГц	0.3 + 0.1	0.3 + 0.05	0.3 + 0.01	0.3 + 0.01	0.3 + 0.01	нд
50 – 100 кГц	0.5 + 0.1	0.5 + 0.05	0.5 + 0.02	0.5 + 0.02	0.5 + 0.02	нд
100 – 200 кГц	3 + 0.1³⁾	3 + 0.1	3 + 0.02	нн	нн	нд
0.2 – 1 МГц	5 + 0.2³⁾	5 + 0.2	5 + 0.05	нн	нн	нд
Примечания:
Uх - измеряемое значение напряжения; Uп – номинальное значение предела;
Тк - температура калибровки; нн – не нормируется; нд – не допускается.
2) В режиме с низкочастотным фильтром “LFr”
Нормируется в диапазоне свыше 1 мВ, ниже 1 мВ не нормируется

Характеристики прибора в режимах измерения силы постоянного и переменного тока

Предел, Iп	Предел допускаемой основной погрешности, ±(% от Iх + % от Iп)¹⁾
Предел, Iп	20 мА	200 мА	1 А	10 А
Диапазон значений отображаемой шкалы	±(00.00000 – 20.00000) мА	±(020.0001 – 200.0000) мА	±(0200.000 – 1250.000) мА	±(01.25001 – 12.50000) А
DC	0.01 + 0.0005	0.01 + 0.0005	0.015 + 0.001	0.03 + 0.001
Диапазон значений отображаемой шкалы	00.00000 – 20.00000 мА	020.0001 – 200.0000 мА	0200.001 – 1250.000 мА	01.25001 – 12.50000 А
5 - 10 Гц	1.5 + 0.01	1.5 + 0.01	1.5 + 0.01	1.5 + 0.01
10 - 20 Гц	0.5 + 0.01	0.5 + 0.01	0.5 + 0.01	0.5 + 0.01
20 - 40 Гц	0.3 + 0.01	0.3 + 0.01	0.3 + 0.01	0.3 + 0.01
0.04 - 1 кГц	0.1 + 0.005	0.1 + 0.005	0.1 + 0.01	0.15 + 0.01
1 - 5 кГц	0.2 + 0.01	0.2 + 0.01	0.2 + 0.01	нн
Номинальное сопротивление шунта (входное сопротивление не более), Ом	10(13)	1(3)	0.1(0.4)	0.01 (0.03)
Температурный коэффициент не более, ppm/^оС (100 в режиме измерения силы переменного тока)	10	10	10	15
Примечание: Iх - измеряемое значение силы тока; Iп – номинальное значение предела; Тк - температура калибровки; ppm - миллионная доля; нн – не нормируется.

Комплектность

Наименование	Обозначение	Количество
Мультиметр В7-88	ИСМК.411252.005	1 шт.

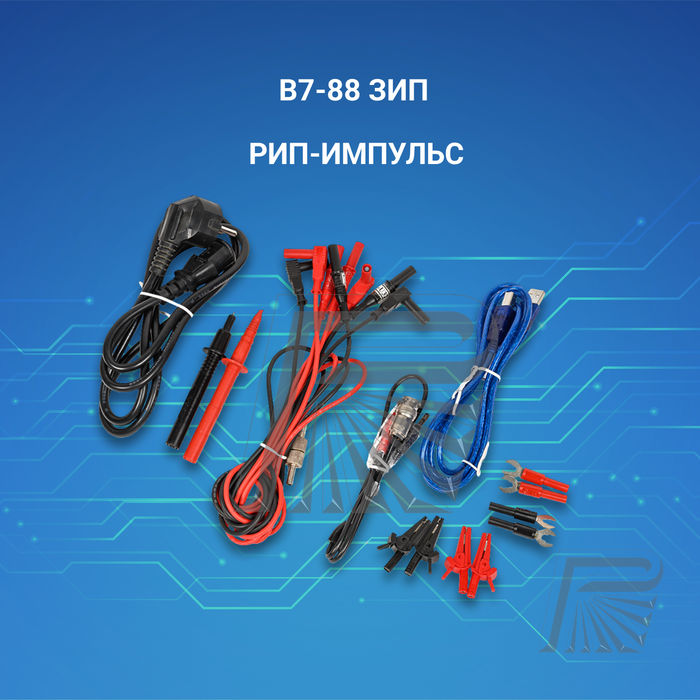

Запасные части и принадлежности (ЗИП)
Сумка	ИСМК.320245.001	1 шт.
Кабель соединительный «К1», Байонет — 2 штыря	КМСИ.685631.023	1 шт.
Нуль-блок замыкатель входа прибора	ИСМК.687223.001	1 шт.
Кабель измерительный 2359-IEC-100-SW черный, 1000 мм		2 шт.
Кабель измерительный 2359-IEC-100-RT красный, 1000 мм		2 шт.
Адаптер ADA3034-SW черный		2 шт.
Адаптер ADA3034-RT черный		2 шт.
Зажим изолированный SAK6716/4/SW типа «Крокодил», черный		2 шт.
Зажим изолированный SAK6716/4/RT типа «Крокодил», красный		2 шт.
Пробник тестовый SPS2124NI/SW черный		1 шт.
Пробник тестовый SPS2124NI/RT красный		1 шт.
Кабель USB A — USB B интерфейса USB		1 шт.
Шнур соединительный SCZ-1R сетевой		1 шт.
Вставка плавкая ВП2Б-1В 0,5А 250 В размещена в сетевом фильтре	ОЮ0.481.005 ТУ-Р	2 шт.
Вставка плавкая ВП2Б-1В 10 А 250 В	ОЮ0.481.005 ТУ-Р	2 шт.
Эксплуатационная документация
Мультиметр В7-88. Руководство по эксплуатации. Часть 1	ИСМК.411252.004 РЭ	1 экз.
Мультиметр В7-88. Руководство по эксплуатации. Часть 2	ИСМК.411252.004 РЭ 1	1 экз.
Мультиметр В7-88. Формуляр	ИСМК.411252.004 ФО	1 экз.
