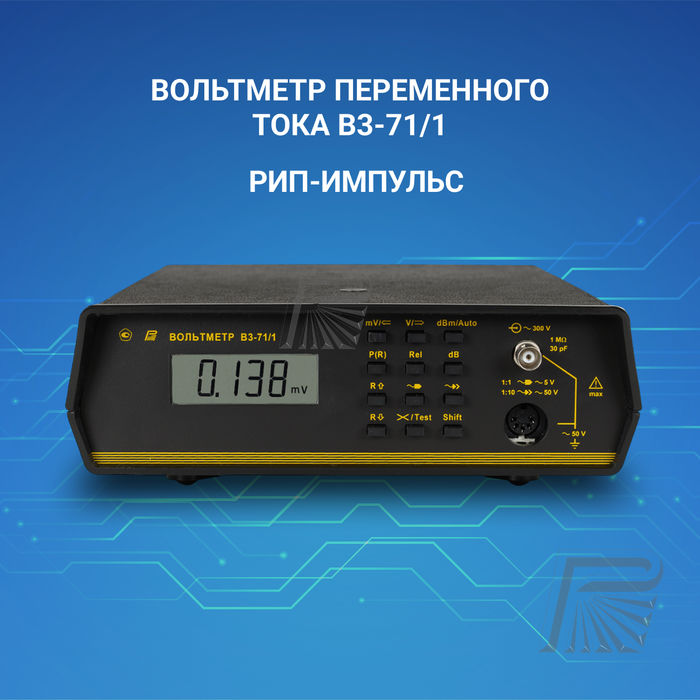

Вольтметр переменного тока В3-71/1

Описание

Вольтметры переменного тока ВЗ -71, ВЗ -71/1 производства ООО «РИП-Импульс» (г.Краснодар) предназначены для измерения переменного напряжения в широкой
полосе частот. Приборы обеспечивают измерение среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом
амплитуды. Прибор ВЗ -71/1 измеряет высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника. Вольтметры рассчитаны
как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2-ИС (RS-232C).
В приборе В3-71/1 дополнительно имеется ВЧ-тракт.
Прибор В3-71/1 содержит пробник для измерения переменного напряжения в диапазоне частот от 100 кГц до 1000 МГц, построенный по компенсационной схеме, обеспечивающей высокую линейность преобразования.

ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.

Комплектность

Наименование	Обозначение	B3-71	B3-71/1
Вольтметр переменного тока B3-71	КМСИ.411252.021	1 шт.
Вольтметр переменного тока B3-71/1 с расширенным частотным диапазоном	КМСИ.411252.021-01		1 шт.

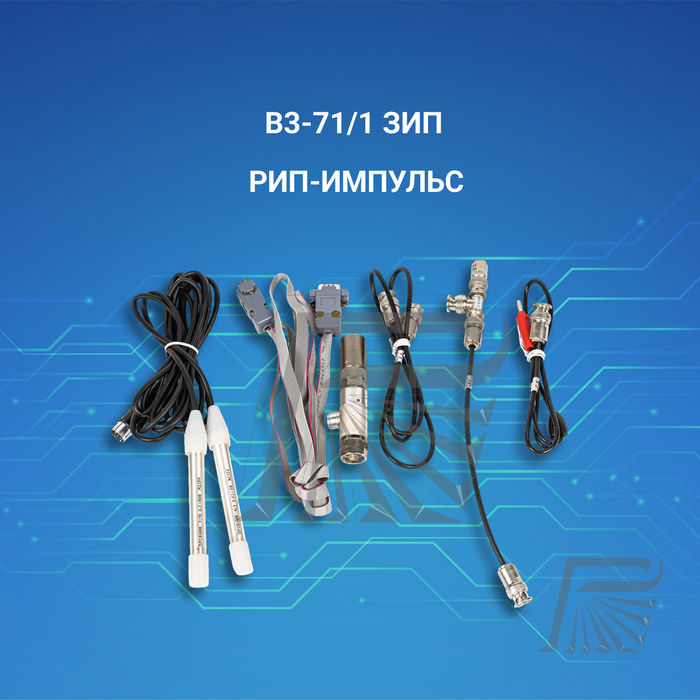

Запасные части и принадлежности (ЗИП)

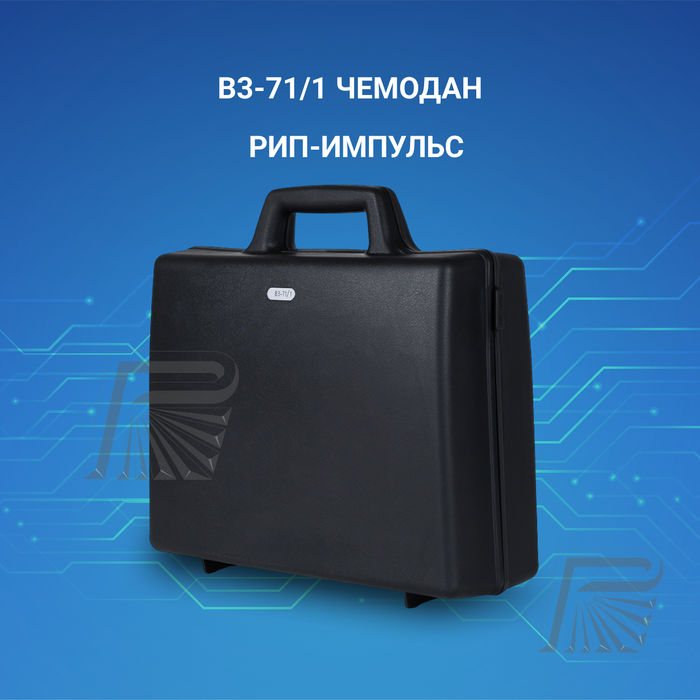

Футляр*	КМСИ.323366.003	1 шт.	1 шт.
Тройниковый переход 50 Ом, «TП-71/1»	КМСИ.301116.007		1 шт.
Пробник 1:1 «ПРОБНИК 1:1 0,03-5 В»	КМСИ.468151.005		1 шт.
Пробник 1:10 «ПРОБНИК 1:10 0,3-50 В»	КМСИ.468151.006		1 шт.
Кольцо заземления Для подключения пробника	КМСИ.757461.001		2 шт.
Диод КД419В** Для пробника 1:10, подобранная пapa	aA0.336.332 ТУ		2 шт.
Диод BAT 62-02W*** Для пробника 1:1			2 шт.
Нагрузка согласованная Байонетная, «HC 50 П»	КМСИ.648548.014	1 шт.	1 шт.
Кабель Интерфейса СТЫК C2	КМСИ.685619.014	1 шт.	1 шт.
Кабель соединительный Байонет — 2 штыря, C=50 пФ, «K1»	КМСИ.685631.023	1 шт.	1 шт.
Кабель соединительный Байонет — байонет, C=100 пФ, «КЗ»	НЕЭ4.851.081-09	1 шт.	1 шт.
Кабель соединительный Байонет – байонет 0,25 м, С=З0 пФ, «K2»	НЕЭ4.851.081-03	1 шт.	1 шт.
Нагрузка согласованная «НС-50 П»	Хв2.243.148-01		1 шт.
Переход СР-50-95ФВ Байонетный	BP0.364.013 ТУ	1 шт.	1 шт.
Вставка плавкая BП1-1B 0,25 А 250 В	ОЮ0.480.003 ТУ-P	2 шт.	2 шт.
Эксплуатационная документация
Вольтметры переменного тока B3-71, B3-71/1. Руководство по эксплуатации. Часть 1	КМСИ.411252.020 РЭ	1 экз.	1 экз.
Вольтметры переменного тока B3-71, B3-71/1. Руководство по эксплуатации. Часть 2	КМСИ.411252.020 РЭ1	1 экз.	1 экз.
Вольтметры переменного тока B3-71, B3-71/1. Формуляр	КМСИ.411252.020 ФО	1 экз.	1 экз.

* Для приборов с приемкой ПЗ и по отдельному заказу.
** Допускается замена на диод 2Д419В.
*** Допускается замена на диод BAT62-03W.

Характеристики

Наименование характеристики	Значение характеристики
Габаритные размеры прибора, мм	242х85х326
Масса прибора, кг, не более	2
Средняя наработка на отказ, ч, не менее	50 000

Условия эксплуатации

Наименование характеристики	Значение
Рабочие условия эксплуатации:
Рабочий температурный диапазон температура окружающей среды, °С	от +5 до +40
Относительная влажность, %	до 90 % до+25 °С
Атмосферное давление, мм. рт.ст	630-800
Питание сети напряжением, В	220 ±22
Частотой, Гц	50±1
Мощность, потребляемая прибором от сети питания при номинальном напряжении не более, ВА	15
Входное сопротивление основного входа приборов не менее, входная ёмкость не более 30 пФ.	1 МОм на частоте 100 кГц
Входное сопротивление пробников прибора В3-71/1 не менее, входная ёмкость не более 3 пФ.	300 кОм на частоте 100 кГц
Версия программного обеспечения	V2.4

Метрологические характеристики

Погрешность ± % от Ux + ед. мл. р.*
Диапазон	Частота 10-20Гц	Частота 20-40Гц	Частота 40Гц-200кГц	Частота 0,2-1МГц	Частота 1-ЗМГц	Частота 3-5МГц	Частота 5-10МГц	Частота 10-20МГц	Частота 20-30МГц
0.100-3.200мВ	4+20	4+20	2,5+20	4+30	ЗдБ**	ЗдБ**	—	—	—
3.000-19.999мВ	4	2.5	1.5	2.5	4	6	15	3 дБ**	-
20.00-32.00мВ	4	2.5	1.5	2.5	4	6	15	4 дБ**	-
30.00-199.99мВ	4	2.5	1.5	2.5	4	6	15	5 дБ**	6 дБ**
200.0-1100.0мВ	4	2.5	1.5	2.5	4	6	15	6 дБ**	6 дБ**
1.000-3.100В	4	2.5	2.5	2.5	6	6	-	-	-
3.100-11.000В	4	2.5	2.5	2.5	6	6	3 дБ	-	-
10.000-19.999В	4	2.5	2.5	2.5	6	6	-	-	-
20.00-32.00В	4	2.5	2.5	2.5	6	6	-	-	-
30.00-199.99В	4	-	-	-	-	-	-	-	-
200.0-300.0В	4	-	-	-	-	-	-	-	-

Примечание:
* ед. мл. р. — единица младшего разряда. В тех графах, где она отсутствует, её значение равно нулю.
** не нормируется.
Ux-измеряемое значение напряжения;
Дополнительная температурная погрешность не более 0,1%/°С
— Входное сопротивление не менее 1 МОм на частоте 100 кГц.
— Входная емкость не более 30 пФ.

Параметры вольтметра ВЗ-71/1 при измерениях с помощью диодного пробника

Диапазон	Погрешность, % от Ux + ед. мл. р.*
	Частота
	0,1-30МГц	30-100МГц	100-300МГц	300-600МГц	600-800МГц	800-1000МГц
Пробник 1:1	6+20			10+20	15+20	25+20
030.0-1999.9мВ 2.000-5.000В	6+20			10+20	15+20	25+20
Пробник 1:10	6+20		10+20	Не нормируется
300мВ-19.999В 20.00-50.00В	6+20		10+20	Не нормируется

Температурный коэффициент не более 0,15%/ °С.
Входное сопротивление не менее 300 кОм на частоте 100кГц.
Входная емкость не более 3пФ.

В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.

Время установления режима и скорости измерений

Режим измерения	Время установления показаний. Не более, с.	Скорость измерений не менее, изм./с.
На основном входе	6	3.3
С пробником	7	3.3
