Описание
Назначение и возможности

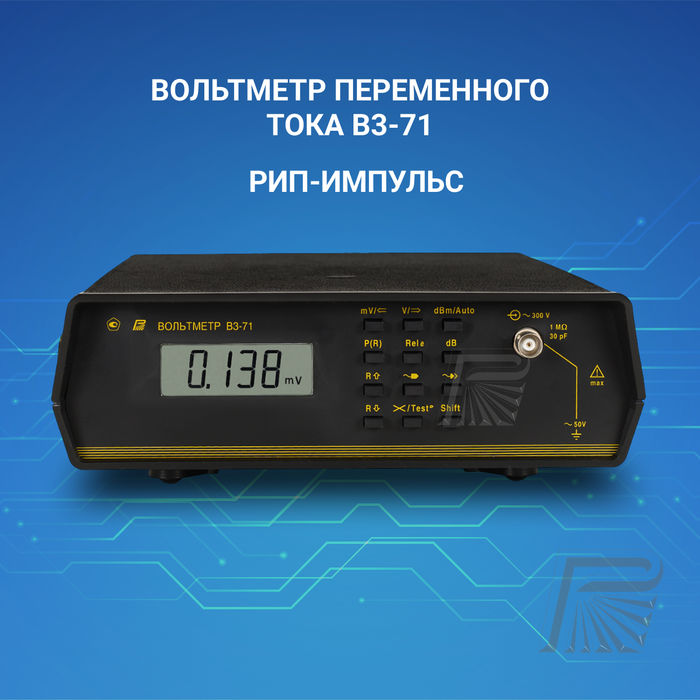

Вольтметр переменного тока В3-71 предназначен для измерений в широкой полосе частот. Он помогает проверять сигналы в лабораториях, сервисных центрах и на производстве. Прибор измеряет среднеквадратическое значение напряжения, включая сигналы несинусоидальной формы. Поэтому он подходит для работы с сигналами, которые отличаются от стандартной синусоиды. Результаты можно использовать при настройке оборудования и контроле электрических параметров.
Обработка результатов измерений
Кроме стандартных измерений, В3-71 поддерживает вычисление относительных и абсолютных отклонений. Значения уровней сигнала можно представить в децибелах. Также прибор рассчитывает мощность в ваттах или децибелах относительно милливатта. Для расчёта сопротивление нагрузки выбирается из предусмотренного ряда. Таким образом, специалист получает несколько способов анализа без отдельного пересчёта результатов. Это удобно при настройке трактов и сравнении уровней сигналов.
Подключение и автоматизация
Вольтметр В3-71 может использоваться самостоятельно или подключаться к автоматизированной системе. Для обмена данными предусмотрен интерфейс RS-232C. Благодаря этому измерения можно включить в рабочий процесс испытательного стенда. Результаты передаются для дальнейшей обработки и сохранения. Кроме того, прибор можно применять при последовательном контроле параметров оборудования. Такой вариант особенно полезен, когда требуется регулярно получать и систематизировать результаты.
Вариант с расширенным частотным диапазоном
Для задач на высоких частотах предусмотрена модификация В3-71/1. Она дополнена высокочастотным трактом и пробником для измерения напряжения. Частотный диапазон пробника составляет от 100 кГц до 1000 МГц. При этом используется компенсационная схема, рассчитанная на линейное преобразование сигнала. Важно учитывать различия между моделями: расширенный диапазон относится именно к В3-71/1. Поэтому при подборе прибора следует сверить модификацию с требуемыми условиями измерения.
Конструкция и эксплуатация
Прибор имеет габариты 242 × 85 × 326 мм, а его масса не превышает 2 кг. Рабочая температура составляет от +5 до +40 °C. Питание осуществляется от сети 220 В с частотой 50 Гц. Потребляемая мощность не превышает 15 В·А. После включения нормируемые характеристики доступны через пять минут. При соблюдении условий эксплуатации средняя наработка на отказ составляет не менее 50 000 часов.
Поставка и поверка
В3-71 выпускается российским производителем ООО «РИП-Импульс». Прибор внесён в Государственный реестр средств измерений под номером 16689-97. Межповерочный интервал составляет 12 месяцев. В зависимости от условий поставки гарантия составляет 18 или 36 месяцев. Комплектация зависит от выбранной версии и заказа. Перед покупкой рекомендуется уточнить наличие, состав поставки и актуальные условия поверки. Стоимость предоставляется по запросу.
Описание основано на характеристиках, опубликованных на странице товара; значения для В3-71/1 указаны отдельно от базовой модели.
ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.
ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.
Комплектность
| Наименование | Обозначение | B3-71 | B3-71/1 |
| Вольтметр переменного тока B3-71 | КМСИ.411252.021 | 1 шт. | |
| Вольтметр переменного тока B3-71/1 с расширенным частотным диапазоном | КМСИ.411252.021-01 | | 1 шт. |

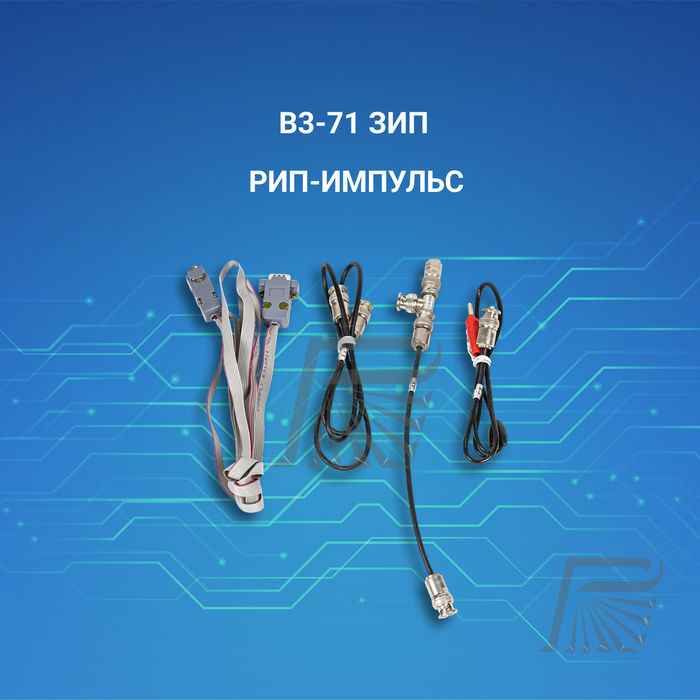

| Запасные части и принадлежности (ЗИП) | | | |
| Футляр* | КМСИ.323366.003 | 1 шт. | 1 шт. |
| Тройниковый переход 50 Ом, «TП-71/1» | КМСИ.301116.007 | | 1 шт. |
| Пробник 1:1 «ПРОБНИК 1:1 0,03-5 В» | КМСИ.468151.005 | | 1 шт. |
| Пробник 1:10 «ПРОБНИК 1:10 0,3-50 В» | КМСИ.468151.006 | | 1 шт. |
| Кольцо заземления Для подключения пробника | КМСИ.757461.001 | | 2 шт. |
| Диод КД419В** Для пробника 1:10, подобранная пapa | aA0.336.332 ТУ | | 2 шт. |
| Диод BAT 62-02W*** Для пробника 1:1 | | | 2 шт. |
| Нагрузка согласованная Байонетная, «HC 50 П» | КМСИ.648548.014 | 1 шт. | 1 шт. |
| Кабель Интерфейса СТЫК C2 | КМСИ.685619.014 | 1 шт. | 1 шт. |
| Кабель соединительный Байонет — 2 штыря, C=50 пФ, «K1» | КМСИ.685631.023 | 1 шт. | 1 шт. |
| Кабель соединительный Байонет — байонет, C=100 пФ, «КЗ» | НЕЭ4.851.081-09 | 1 шт. | 1 шт. |
| Кабель соединительный Байонет – байонет 0,25 м, С=З0 пФ, «K2» | НЕЭ4.851.081-03 | 1 шт. | 1 шт. |
| Нагрузка согласованная «НС-50 П» | Хв2.243.148-01 | | 1 шт. |
| Переход СР-50-95ФВ Байонетный | BP0.364.013 ТУ | 1 шт. | 1 шт. |
| Вставка плавкая BП1-1B 0,25 А 250 В | ОЮ0.480.003 ТУ-P | 2 шт. | 2 шт. |
| Эксплуатационная документация | | | |
| Вольтметры переменного тока B3-71, B3-71/1. Руководство по эксплуатации. Часть 1 | КМСИ.411252.020 РЭ | 1 экз. | 1 экз. |
| Вольтметры переменного тока B3-71, B3-71/1. Руководство по эксплуатации. Часть 2 | КМСИ.411252.020 РЭ1 | 1 экз. | 1 экз. |
| Вольтметры переменного тока B3-71, B3-71/1. Формуляр | КМСИ.411252.020 ФО | 1 экз. | 1 экз. |
* Для приборов с приемкой ПЗ и по отдельному заказу.
** Допускается замена на диод 2Д419В.
*** Допускается замена на диод BAT62-03W.
Метрологические характеристики
| Погрешность ± % от Ux + ед. мл. р.* |
| Диапазон | Частота 10-20Гц | Частота 20-40Гц | Частота 40Гц-200кГц | Частота 0,2-1МГц | Частота 1-ЗМГц | Частота 3-5МГц | Частота 5-10МГц | Частота 10-20МГц | Частота 20-30МГц |
| 0.100-3.200мВ | 4+20 | 4+20 | 2,5+20 | 4+30 | ЗдБ** | ЗдБ** | — | — | — |
| 3.000-19.999мВ | 4 | 2.5 | 1.5 | 2.5 | 4 | 6 | 15 | 3 дБ** | - |
| 20.00-32.00мВ | 4 | 2.5 | 1.5 | 2.5 | 4 | 6 | 15 | 4 дБ** | - |
| 30.00-199.99мВ | 4 | 2.5 | 1.5 | 2.5 | 4 | 6 | 15 | 5 дБ** | 6 дБ** |
| 200.0-1100.0мВ | 4 | 2.5 | 1.5 | 2.5 | 4 | 6 | 15 | 6 дБ** | 6 дБ** |
| 1.000-3.100В | 4 | 2.5 | 2.5 | 2.5 | 6 | 6 | - | - | - |
| 3.100-11.000В | 4 | 2.5 | 2.5 | 2.5 | 6 | 6 | 3 дБ | - | - |
| 10.000-19.999В | 4 | 2.5 | 2.5 | 2.5 | 6 | 6 | - | - | - |
| 20.00-32.00В | 4 | 2.5 | 2.5 | 2.5 | 6 | 6 | - | - | - |
| 30.00-199.99В | 4 | - | - | - | - | - | - | - | - |
| 200.0-300.0В | 4 | - | - | - | - | - | - | - | - |
Примечание:
* ед. мл. р. — единица младшего разряда. В тех графах, где она отсутствует, её значение равно нулю.
** не нормируется.
Ux-измеряемое значение напряжения;
Дополнительная температурная погрешность не более 0,1%/°С
— Входное сопротивление не менее 1 МОм на частоте 100 кГц.
— Входная емкость не более 30 пФ.
Параметры вольтметра ВЗ-71/1 при измерениях с помощью диодного пробника
| Диапазон | Погрешность, % от Ux + ед. мл. р.* |
| Частота |
| 0,1-30МГц | 30-100МГц | 100-300МГц | 300-600МГц | 600-800МГц | 800-1000МГц |
| Пробник 1:1 | 6+20 | 10+20 | 15+20 | 25+20 |
| 030.0-1999.9мВ 2.000-5.000В |
| Пробник 1:10 | 6+20 | 10+20 | Не нормируется |
| 300мВ-19.999В 20.00-50.00В |
Температурный коэффициент не более 0,15%/ °С.
Входное сопротивление не менее 300 кОм на частоте 100кГц.
Входная емкость не более 3пФ.
В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.
Время установления режима и скорости измерений
| Режим измерения | Время установления показаний. Не более, с. | Скорость измерений не менее, изм./с. |
| На основном входе | 6 | 3.3 |
| С пробником | 7 |
