Описание

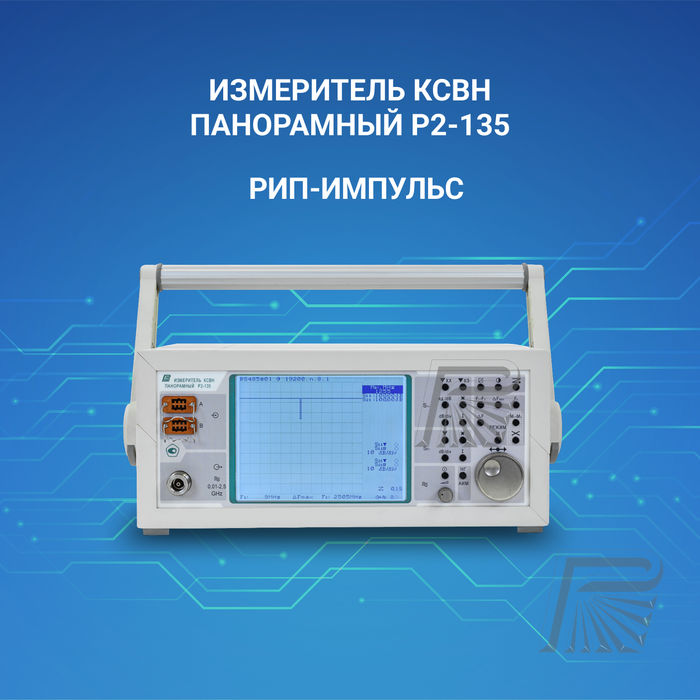

Панорамный измеритель КСВН Р2-135
Назначение прибора
Р2-135 — панорамный измеритель КСВН и параметров передачи коаксиальных СВЧ-устройств. Он помогает исследовать частотные характеристики компонентов и радиоэлектронных узлов. Кроме того, прибор измеряет модуль коэффициента передачи, ослабление или усиление. Специалист может наблюдать график и считывать параметры на выбранной частоте. Поэтому Р2-135 подходит для лабораторий, ремонтных мастерских и производственных участков. Его также используют при регулировке и поверке радиоэлектронной аппаратуры.
Рабочий диапазон и измерительные каналы
Прибор работает в диапазоне частот от 0,01 до 2,4 ГГц. Для подключения предусмотрены измерительные каналы 3,5/1,52 и 7/3,04. Диапазон измерения КСВН зависит от выбранного канала. Для канала 7/3,04 он составляет 1,03–5,0. Для канала 3,5/1,52 диапазон составляет 1,05–5,0. Коэффициент передачи измеряется в пределах от +30 до −50 дБ. Таким образом, пользователь может проверять разные компоненты коаксиального тракта.
Панорамное отображение характеристик
Р2-135 отображает амплитудно-частотные характеристики в графической и цифровой форме. Благодаря этому оператор видит поведение устройства по выбранной полосе частот. Частотная метка помогает определить значение в конкретной точке графика. Кроме того, прибор позволяет измерять КСВН и коэффициент передачи панорамно. Длительность развертки плавно регулируется от 0,06 до 10 секунд. Также доступны фиксированные интервалы перестройки 0,1 и 1,0 секунды. Это помогает подобрать удобный режим наблюдения под конкретную задачу.
Режим «Линза» и управление
Для детального анализа предусмотрен режим «Линза». Он помогает рассмотреть выбранный участок измерительной характеристики подробнее. Пользователь задаёт границы частотного диапазона с наборного поля. Затем прибор отображает исследуемый участок на графическом ЖКИ размером 120 × 90 мм. Для дистанционного программирования доступны интерфейсы RS-232 или RS-485. Поэтому измеритель можно включать в автоматизированные радиоизмерительные системы. Такое подключение упрощает повторные проверки и помогает организовать сбор результатов.
Конструкция и условия работы
Измерительный блок имеет габариты 90 × 129 × 226 мм. Масса составляет около 4 кг, а потребляемая мощность не превышает 30 В·А. Питание прибора рассчитано на сеть 220 В, 50 Гц. Компактный корпус удобно размещать на лабораторном столе или рабочем стенде. Кроме того, прибор подходит для эксплуатации в лабораторных и цеховых условиях. Перед включением важно проверить параметры питания и соединения измерительного тракта. Также следует использовать подходящие кабели и переходники для выбранного канала.
Комплектация и выбор оборудования

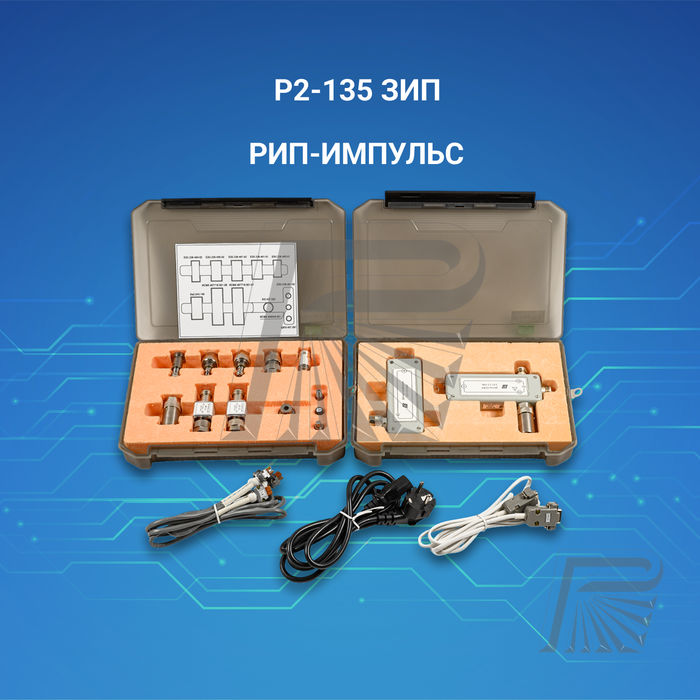

В стандартную комплектацию входят прибор, кабель RS-232, кейс и руководство. Однако состав поставки конкретного экземпляра стоит уточнить перед заказом. Также рекомендуется проверить наличие кабелей, переходников и документов для поверки. Сопоставьте частотный диапазон Р2-135 с параметрами исследуемого устройства. Затем выберите измерительный канал, соответствующий типу коаксиального соединения. Такой подход помогает подготовить прибор к работе без лишних адаптеров. Актуальные цену, наличие и условия поставки уточняйте у продавца.
