Описание

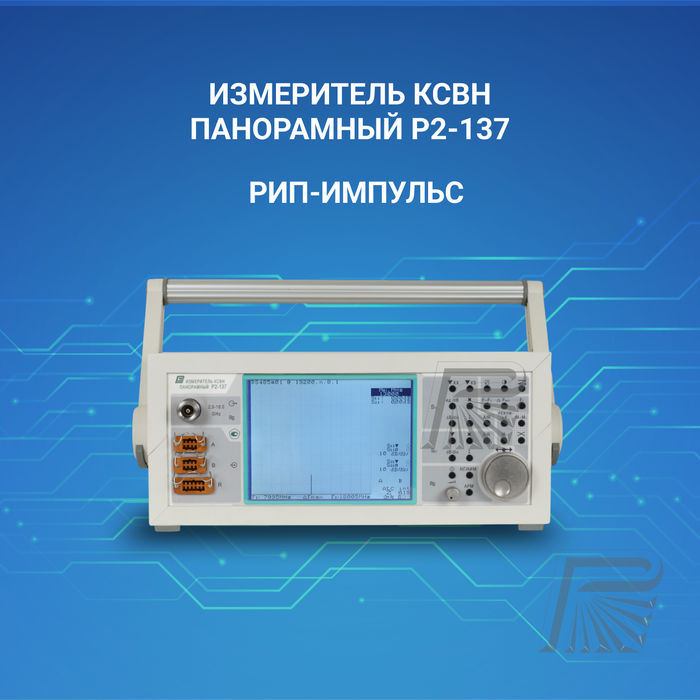

Панорамный измеритель КСВН Р2-137
Назначение и применение
Р2-137 — лабораторный измеритель КСВН и ослабления для коаксиальных СВЧ-устройств. Он отображает коэффициент стоячей волны по напряжению и модуль коэффициента передачи. Кроме того, прибор показывает амплитудно-частотную характеристику исследуемого устройства. Специалист может выбрать нужную полосу перестройки и оценить поведение компонента. Поэтому Р2-137 подходит для настройки, ремонта и производственного контроля. Его также применяют при проверке технического состояния радиоэлектронных узлов. Прибор объединяет измерительные функции в одном компактном корпусе.
Частотный диапазон и измерительные каналы
Измеритель работает в диапазоне частот от 2 до 18 ГГц. Для подключения коаксиальных устройств предусмотрены каналы 7/3,04 и 3,5/1,52. Диапазон измерения КСВН составляет 1,03–5,0. Дополнительно прибор измеряет коэффициент передачи в диапазоне от +30 до −50 дБ. Точность установки частоты составляет 1 × 10⁻⁵. Таким образом, пользователь может исследовать параметры устройств на разных частотах. При выборе канала важно учитывать тип соединителя и рабочую частоту.
Панорамное отображение результатов
Р2-137 позволяет наблюдать характеристики устройства по всей выбранной полосе частот. Графическая кривая помогает быстро заметить пики, провалы и изменения параметров. Затем пользователь может установить частотную метку в интересующей точке. Прибор выводит результат измерения в цифровой форме. Кроме того, доступен режим «Линза» для более подробного анализа участка характеристики. Границы полосы можно менять в соответствии с задачей. Минимальная полоса составляет не более 0,5% от максимальной частоты.
Экран, управление и интерфейс
Графические и цифровые данные отображаются на жидкокристаллическом дисплее размером 120 × 90 мм. Благодаря этому специалист одновременно видит общую форму характеристики и отдельные измеренные значения. Для автоматизации предусмотрен интерфейс RS-232. Через него можно программировать функции прибора и включать его в измерительный комплекс. Это особенно удобно при повторяющихся испытаниях и последовательном контроле изделий. Панорамная развертка занимает от 0,06 до 10 секунд. Поэтому пользователь может подобрать удобный темп отображения данных.
Конструкция и условия эксплуатации
Измеритель выполнен в настольном лабораторном корпусе. Его габариты составляют 290 × 129 × 222 мм, масса — около 7 кг. Компактная конструкция упрощает размещение прибора на рабочем столе. При этом Р2-137 объединяет функции, для которых раньше требовалось несколько отдельных блоков. Прибор подходит для применения в лаборатории, мастерской или на производственном участке. Перед подключением следует проверить совместимость измерительного канала с устройством. Также важно использовать подходящие кабели и соблюдать требования руководства по эксплуатации.

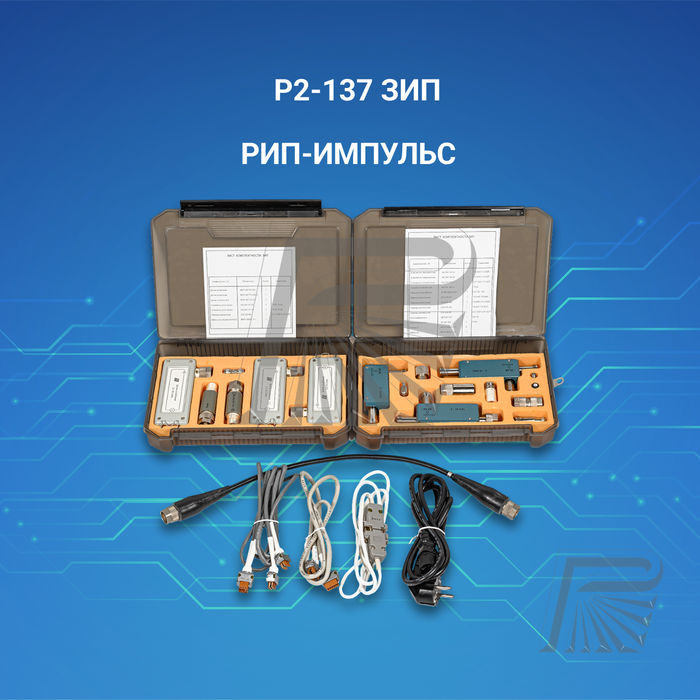

Комплектация и подбор прибора
Перед заказом Р2-137 стоит уточнить актуальное наличие, цену и комплект поставки. Также рекомендуется проверить требования к поверке и метрологическим документам. Это важно для предприятий, которые ведут официальный контроль измерительных средств. Уточните необходимые типы коаксиальных трактов и диапазон частот исследуемых устройств. Затем сопоставьте эти параметры с характеристиками прибора. Такой подход поможет подобрать измеритель КСВН под конкретные задачи. Характеристики и условия поставки следует подтвердить у продавца перед оформлением заказа.
