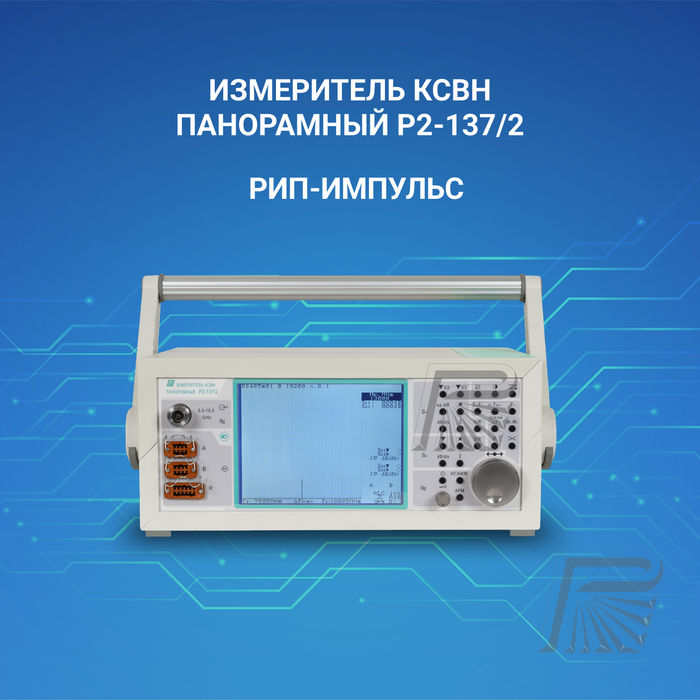

Панорамный измеритель КСВН Р2-137/2
Для измерений в СВЧ-диапазоне
Р2-137/2 — панорамный измеритель КСВН и ослабления коаксиальных устройств. Прибор показывает коэффициент стоячей волны по напряжению и коэффициент передачи. Кроме того, он помогает исследовать амплитудно-частотные характеристики СВЧ-компонентов. Модель работает в диапазоне от 8 до 18 ГГц. Поэтому она подходит для лабораторий, производственных участков и ремонтных подразделений. С её помощью специалисты проверяют параметры устройств и контролируют их состояние. Компактный корпус упрощает размещение прибора на рабочем месте.
Измерительный тракт и основные параметры
Для модели Р2-137/2 указан коаксиальный измерительный тракт 3,5/1,52. Диапазон измерения КСВН составляет от 1,05 до 5,0. Также прибор измеряет коэффициент передачи в пределах от +30 до −50 дБ. Точность установки частоты составляет 1 × 10⁻⁵. Эти характеристики помогают оценивать параметры СВЧ-устройств в рабочей полосе. При этом правильный выбор соединительного тракта влияет на качество измерений. Поэтому перед подключением проверьте совместимость разъёмов и кабелей.
Панорамное отображение характеристик
Прибор отображает график параметров по выбранному диапазону частот. Благодаря этому пользователь может быстро заметить изменения характеристики. Частотная метка помогает определить значение в конкретной точке графика. Результаты выводятся на графический жидкокристаллический дисплей размером 120 × 90 мм. Кроме того, оператор может настраивать границы частотной полосы. Минимальная полоса составляет не более 0,5% от максимальной частоты. Это позволяет сосредоточиться на нужном участке и подробнее изучить поведение устройства.
Режимы работы и управление
Р2-137/2 поддерживает панорамное измерение КСВН и коэффициента передачи. Также доступен режим «Линза» для подробного рассмотрения выбранной части графика. Время панорамной развертки составляет от 0,06 до 10 секунд. Поэтому оператор может подобрать подходящий темп отображения. Интерфейс RS-232 позволяет программировать функции и подключать прибор к системе управления. В результате повторяющиеся измерения проще выполнять по заданной последовательности. Это особенно полезно при проверке серийных изделий и автоматизации лабораторных процессов.
Конструкция и электропитание
Р2-137/2 выполнен в настольном корпусе размером 290 × 129 × 222 мм. Масса прибора составляет около 7 кг, потребляемая мощность — до 40 В·А. Для питания предусмотрены сети 220 В, 50 Гц и 115 В, 400 Гц. Благодаря компактной конструкции измеритель удобно размещать рядом с другим оборудованием. При этом перед эксплуатацией необходимо сверить параметры электросети. Также следует обеспечить надёжное подключение измерительного тракта. Соблюдение рекомендаций производителя помогает поддерживать стабильную работу прибора.
Комплектация и выбор прибора
В описании комплектации указаны измеритель, кабель RS-232 и руководство по эксплуатации. Перед заказом уточните актуальный состав поставки и наличие прибора. Кроме того, проверьте требования к поверке и метрологическим документам. Сопоставьте диапазон частот и тип тракта с параметрами исследуемого оборудования. Такой подход поможет избежать несовместимости при подключении. Р2-137/2 подойдёт специалистам, которым нужен панорамный контроль СВЧ-параметров. Актуальные цену, гарантию и сроки поставки уточняйте у продавца.
